タワー型オープン棚什器の姿図と各部詳細図

■サイズ	■仕様
W590×D590×H2100 図面参照	背ﾊﾟﾈﾙ：t=60 木工化粧板仕上げｴﾝﾄﾞﾌﾚｰﾑ：φ25ｽﾁｰﾙ丸ﾊﾟｲﾌﾟ焼き付け仕上げｽﾃｰｼﾞTOP：木工化粧板仕上げｽﾃｰｼﾞ見付け：木ﾗｯｶｰ塗装仕上げ
■備考

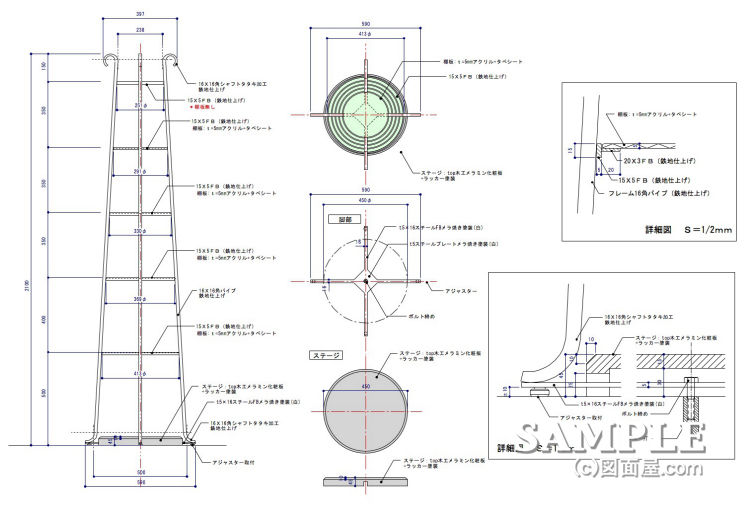

この作図事例はタワー型オープン棚什器の姿図と各部詳細図です。

高さが2100mmあるので壁面や売場のコーナーに配置され、大型のディスプレー什器としても使えう事が出来ます。

このような円形フレームの構造した什器では点溶接の箇所が多いので発注時には要注意です。

強度を追求し過ぎると溶接部分が汚く見え、見栄えを重視すると強度が落ちてしまうと言った業者さんにとっては判断の難しい什器です。
