回転式シングルハンガーラックの姿図と断面図
| ■サイズ | ■仕様 | |
| W800×D600×H1750 図面参照 | ﾍﾞｰｽ：SUS HLﾌﾟﾚｰﾄ曲げ加工 支柱/HGﾊﾟｲﾌﾟ：SUS HL丸ﾊﾟｲﾌﾟ | |
| ■備考 | ||

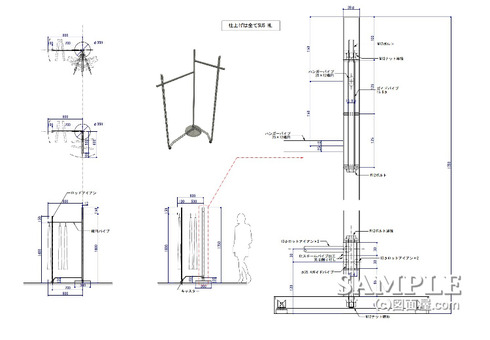

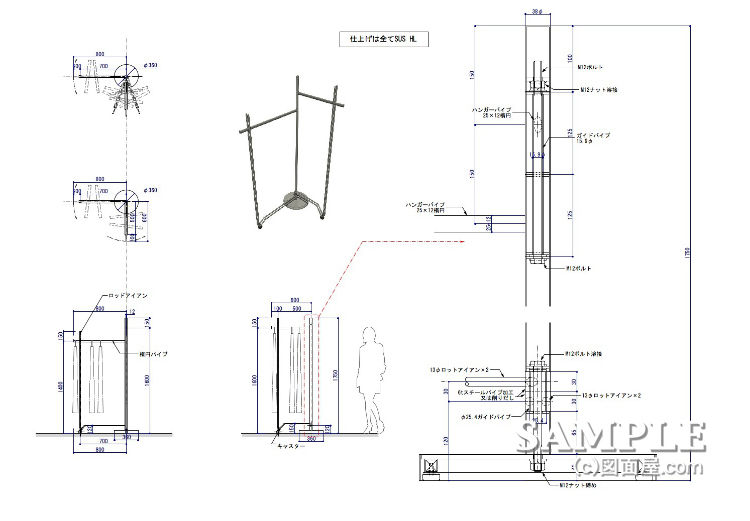

この作図事例は回転式シングルハンガーラックの姿図と断面図です。
ベースから伸びる支柱を中心に2本の段差ハンガーが可動します。
回転する事で多方向に対する見せ方が出来、ディスプレーの幅が広がります。
又、一般的なシングルハンガーラックでの組み合わせに比べて省スペースでディスプレーが出来る事も長所となっています。
構造は断面図を見て頂くと分かるように、支柱内部に溶接されたボルトを軸にパイプカバーが回転するようになっています。
