ディスプレーショーケースの姿図と断面図
| ■サイズ | ■仕様 | |
| W1000×D900×H2600 図面参照 | ﾌﾚｰﾑ：40×40SUS HL角ﾊﾟｲﾌﾟ組み ｽｸﾘｰﾝ：t=10mm強化ｶﾞﾗｽFIX 扉：t=12mm強化ｶﾞﾗｽ | |
| ■備考 | ||

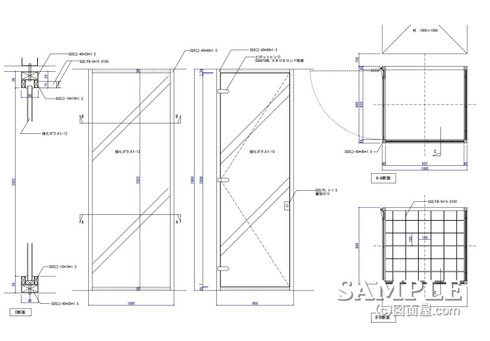

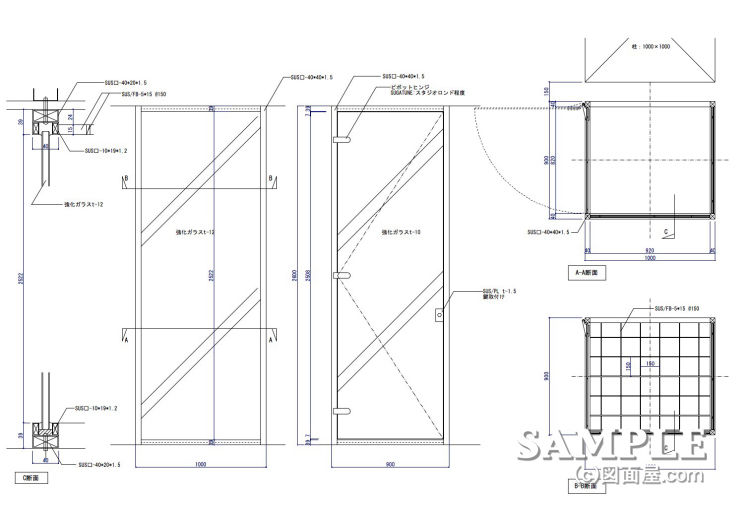

この作図事例はディスプレーショーケースの姿図と断面図です。
ボディやマネキンによるディスプレーと比べてやはりショーケースを設置するのとではグレード感が全く違います。
規模が小さいショップでショーウィンドを確保するスペースがないケースでも使えるショーケースですね。ただ結構な値段はします。
構造も簡単で天地で固定するサッシュと同じ考え方ですが、上部のFBを溶接組みしたルーバーは塩ビの既製品でも十分代用が可能です。
