行灯サインの姿図と断面図
| ■サイズ | ■仕様 | |
| W2405×D450×H135 図面参照 | ﾌﾚｰﾑ：21×21ｽﾁｰﾙ角ﾊﾟｲﾌﾟ焼き付け仕上げ 行灯部：t=5乳半ｱｸﾘ | |
| ■備考 | ||

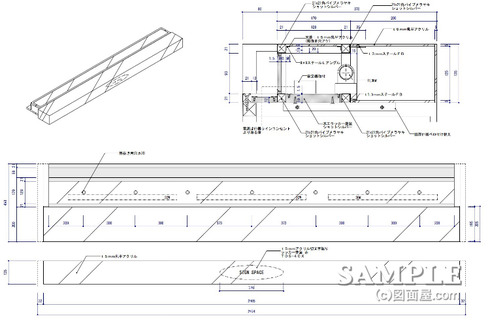

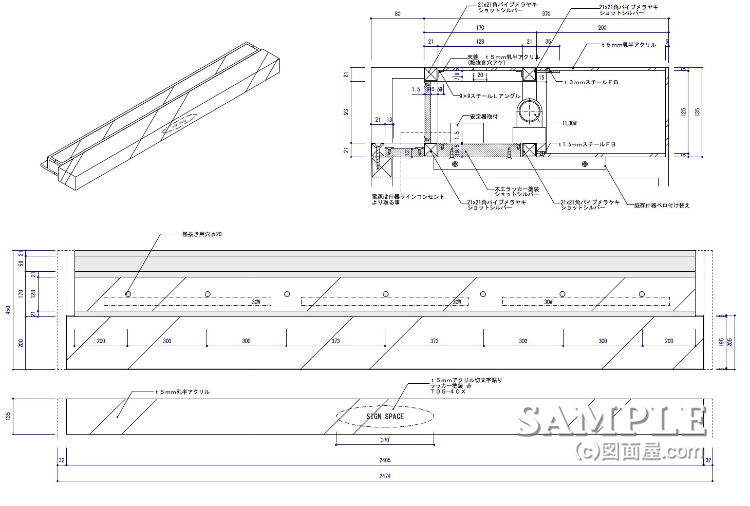

この作図事例は什器トップに取り付けた行灯サインの姿図と断面図です。
既存の什器に行灯サインだけを取り替える工事なので行灯部分の図面だけになっています。
ベースはスチールの角パイプフレームで底板と背面には光漏れを防ぐ為にフレームに溶接したFBに木パネルをビス止めで取り付けています。
行灯部分のアクリも同様にFBの爪にビス固定で取り付けますが、前垂れの恐れがあるので既存什器のフレームにLアングルと取り付けてアクリを乗せる収めにしています。
既存什器に取り付けた時の姿図がこんな感じになってます。
