間接照明付き壁面ゲートの姿図と断面図01

■サイズ	■仕様
W3620×D480×H2400 図面参照	ｹﾞｰﾄ/ﾎﾞｰﾀﾞｰ：木工ﾗｯｶｰ塗装仕上げ+ｻﾝﾒﾝﾄﾙｰﾊﾞｰ：乳半ｱｸﾘﾙｰﾊﾞｰ
■備考

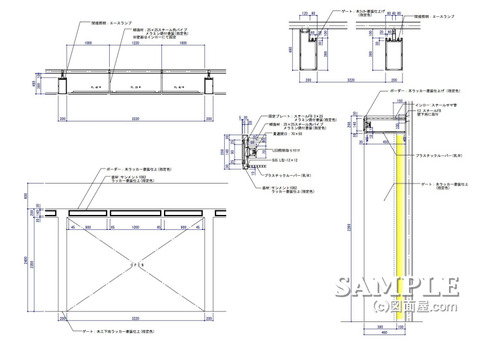

この作図事例は間接照明付き壁面ゲートの姿図と断面図です。

右上の平面詳細図を見て頂くと中間ゲートの照明間のパネルが非常に薄く40mmとなっている事がわかります。

正面の見付け寸法の200mmを優先して守った為に起きた現象なのですが、最終的には見付け寸法を大きくして強度を上げて調整しました。

天地での固定であれば間接照明間のパネルは無くても強度的にも上がるのですが、統一環境の高さ指定によりゲート高さを下げざるを得なかったんです。
