什器トップの行灯サインボックスの姿図と断面図

■サイズ	■仕様
W1500×D150×H275 図面参照	ﾌﾚｰﾑ：ｽﾁｰﾙ角ﾊﾟｲﾌﾟ焼き付け仕上げ盤面：t=5乳半アクリ+C/S抜き文字
■備考

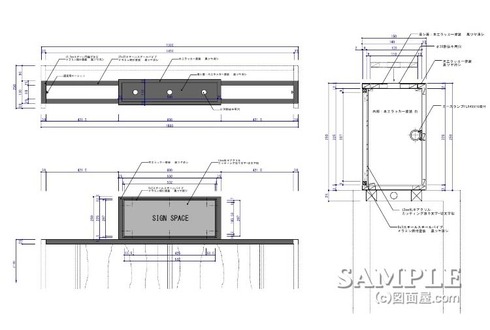

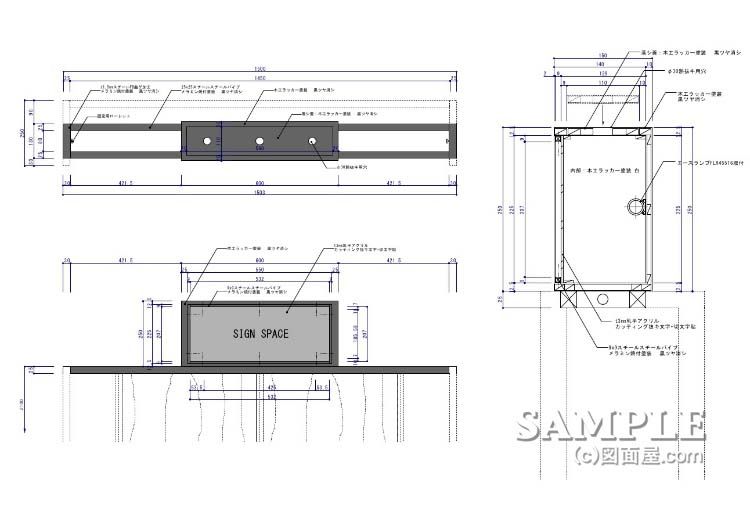

この作図事例は什器トップの行灯サインボックスの姿図と断面図です。

この行灯サインボックスはシステム什器のトップに取り外し出来る様にパイプフレームとローレットビスで固定しています。丁度お祭りに出てくる御輿の様な形です。

電源はパイプフレーム内を通って行灯内部のエースラインに繋がるようにしています。

行灯は木製のラッカー塗装仕上げで上蓋を取ってメンテナンスを行います。
※メンテナンスは正面の盤面を外しても出来るのでこの上蓋をあえて取り外し式にする必要はないです。

ここで一つ注意点があります。それは行灯サインボックスの重量で中央部分がおじぎをする可能性があるので補強材をフレームに取り付けることです。
