間接照明付き壁面ゲートの姿図と断面図02

■サイズ	■仕様
W6000×D500×H3800 図面参照	外ｹﾞｰﾄ：木工下地ﾘﾌﾞ材塗装仕上げ内ｹﾞｰﾄ：木工下地t=1.6mmｽﾁｰﾙ曲げ加工　　　　焼き付け仕上げ（ﾎﾜｲﾄﾌﾞﾛﾝｽﾞ）
■備考

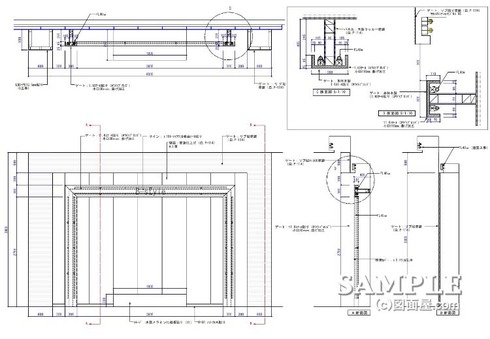

この作図事例は間接照明付き壁面ゲートの姿図と断面図です。

先回同じような壁面ゲートの事例をご紹介した際に、ゲート見付けの寸法と昭明器具間のパネル厚みについてふれましたが、強度とサイズとのバランスが取れている図面を見付けましたので掲載しました。

外ゲートと内ゲートがありますが、今回見て頂きたいのは内ゲートの方で、見付け寸法を300mmに設定しています。
又、断面詳細図でも分かるように昭明器具間のパネル厚が90mmと厚く、非常に安定したゲートになっています。

どうでしょう。丁度いいバランスの取れたゲートに見えませんか？
ただ物件毎に環境が違うのでこの事例が正解とは言えませんが、基本的なサイズのベースにはなるのではないでしょうか。

※この記事内で比較している事例が下記にありますので参考にどうぞ
★間接照明付き壁面ゲートの姿図と断面図01★
⇒詳細はこちらから
