モニター収納ボックスの姿図と断面図

■サイズ	■仕様
W530×D380×H2740 図面参照	本体：木工化粧板仕上げ建具：木工化粧板仕上げ
■備考

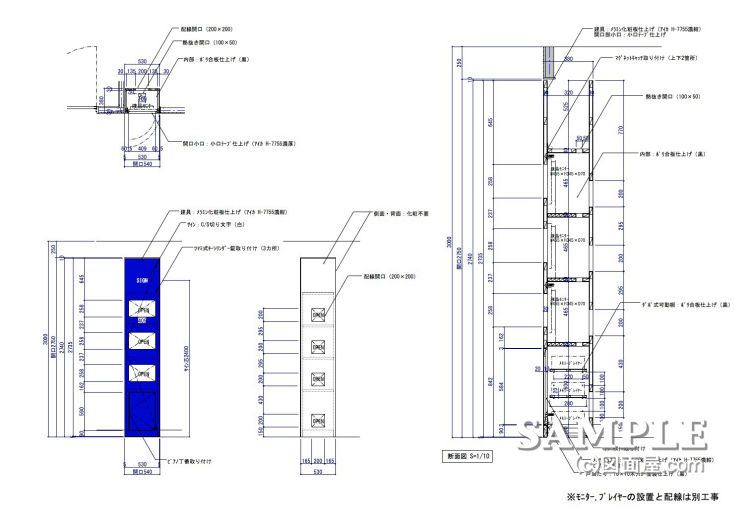

この作図事例は施設内のインフォメーション用で使用するモニター収納ボックスの姿図と断面図です。

モニターや下部のプレーヤのメンテナンスは正面から行うので前板は建具にしていますが、スライド丁番で吊っているので耐荷重に不安が残った図面でした。

設計当初は各モニター毎のメンテナンスを考えていて建具も3枚に設定していたのですが、ツマミが3つも見えてくるのは見栄え的によろしくないと言うクライアントの指摘で1枚の建具に変更したのです。

この事例の様に比較的高さのある建具については、取り付け後の反りやひねり等が懸念されるので金物による補強を施すか、厚みを太くするかの対策が必要ですね。

又、丁番も必ず建具の重量に耐えうるもの選ぶ事も重要となってきますので注意して下さい。
