ネットフェンスの姿図と詳細図

■サイズ	■仕様
W740×D750×H920 図面参照	本体：ｳｫｰﾙﾅｯﾄｳﾚﾀﾝ塗装仕上げｼｬｯﾀｰ：ｻｶｲﾘﾌﾞ材ｳﾚﾀﾝ塗装仕上げ
■備考

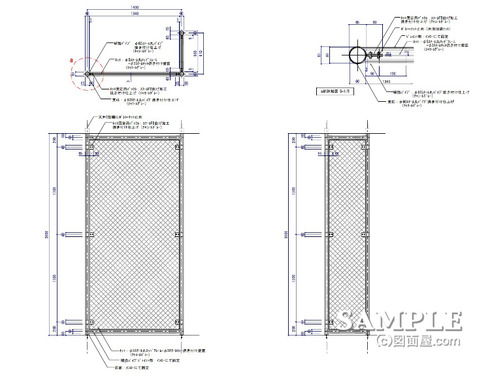

この作図事例はネットフェンスの姿図と詳細図です。

ネットフック等でアクセなどの雑貨を陳列したり、壁面の袖壁としても利用したりで意外と汎用性があるんです。

フレームは角パイプを使用する事が多いのですがこの事例ではスチール丸パイプを使っています。
荒っぽさ感を演出する場合は、足場組で良く使われる単管を実際に組んでいる事もあります。

ネットの固定はFBをバックルのように曲げてボルト+ナットで固定するとてもシンプルな方法なのでコストも比較的安価に出来るのではないでしょうか。
