シングルハンガーラックの姿図と部分詳細図

■サイズ	■仕様
W1200×D450×H1000～1600 図面参照	本体：ｽﾁｰﾙ角ﾊﾟｲﾌﾟｸﾛｰﾑﾒｯｷ仕上げ
■備考

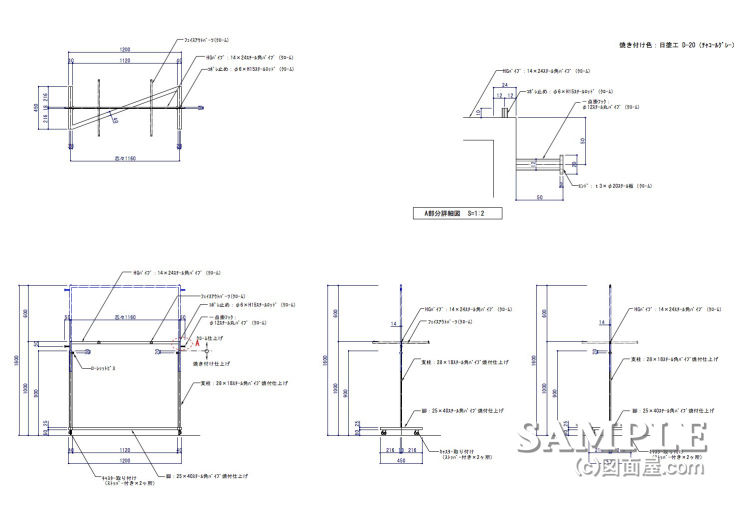

この作図事例はシングルハンガーラックの姿図と部分詳細図です。

特徴的になのは脚の形状でZ字の形になっていますがこの脚以外で特に難しい納めはありません。

ただ気になる点があります。それはハンガー系の什器全てに関わる事なんですが、クロームメッキの仕上げはハンガーによってメッキが剥がれて来る事が多いんです。

又足元はあまり目立たないと考える方が多いと思いますがこの事例のように特徴ある形状だと逆に目立ってしまって、他の什器と接触する事で出来たメッキの剥がれがとても目に付く事になりますので注意して素材選びをしなければなりませんね。
