システム什器の姿図と断面図

■サイズ	■仕様
W1250×D858×H1335 図面参照	ﾌﾚｰﾑ：ｽﾁｰﾙ角ﾊﾟｲﾌﾟ焼き付け仕上げｴﾝﾄﾞﾊﾟﾈﾙ・背ﾊﾟﾈﾙ：有孔ﾎﾞｰﾄﾞ（白）
■備考

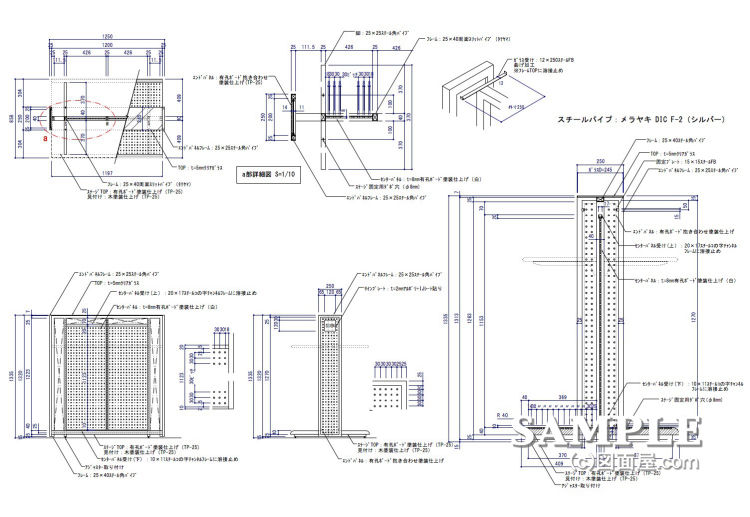

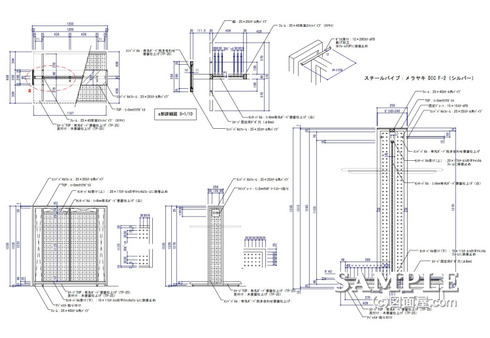

この作図事例は有孔ボードを背パネルやステージに使用したシステム什器の姿図と断面図です。

有孔ボードは音の反響を防ぐ為に使用される壁の仕上げ材であまり什器の背パネル等には使用しませんが、アイディアとしては非常におもしろい活用方法だと言えます。

しかし、有孔ボードはこの穴を利用してフックも掛ける事が出来るので素材特性も上手く活用出来ますね。

背パネルの取り付け方法は一般的なものと同様でコの字チャンネルを使っていますが、エンドパネルは有孔ボードを抱き合わせにして内側からビス固定しています。詳細図を参照下さい。

注意すべき点は各有孔ボードの穴の位置をそれぞれ合うように取り付けなければならない点です。
