スリットパイプ仕様の壁面システムの姿図と断面図

■サイズ	■仕様
W4575×D500×H3000 図面参照	ｽﾘｯﾄﾊﾟｲﾌﾟ：40×40角ｽﾘｯﾄﾊﾟｲﾌﾟ焼き付け仕上げ壁面：LGS+PB下地ｸﾛｽ仕上げ
■備考

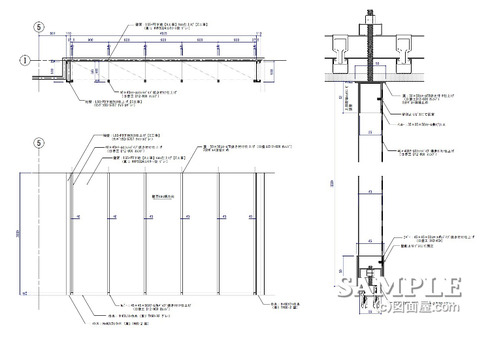

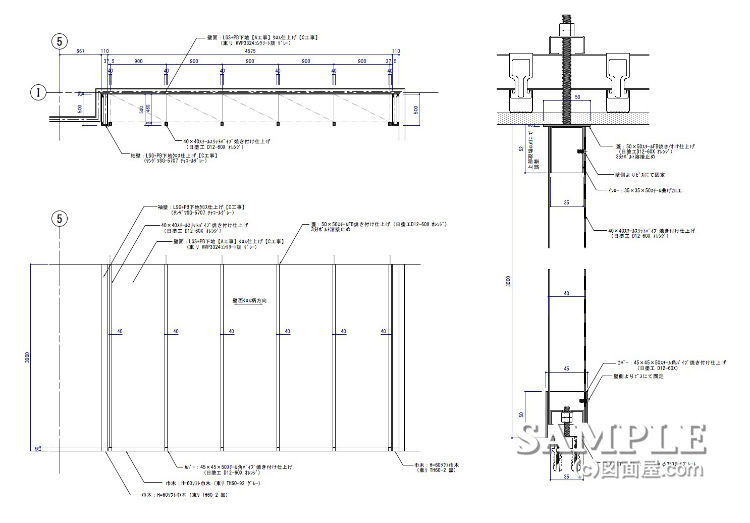

この作図事例はスリットパイプを使用した壁面システムの姿図と断面図です。

壁面に埋め込むスリット柱タイプのシステム壁面と違って、連立する化粧柱で意匠として見せる事ができます。

しかし、事例の様にセットバックした壁面に対しての利用では有効ですが、一般壁では通路幅を圧迫し、回遊性を悪くする事も有るので設置場所には注意が必要です。

又、天地での固定になるので壁面のスリット柱よりも強度が下がってしまう事と、スリットの高さレベルが合わせにくくなり現場での作業手間が非常に増えるという難点もあります。

壁面の環境を切り替える干渉スペースとして使う事が特に多いですね。
