楕円型サークルハンガーラックの姿図と断面図

■サイズ	■仕様
W972.5×D668.6×H1130～1530 図面参照	本体：ｽﾁｰﾙ角ﾊﾟｲﾌﾟ焼き付け仕上げ天板：木工化粧板仕上げ
■備考

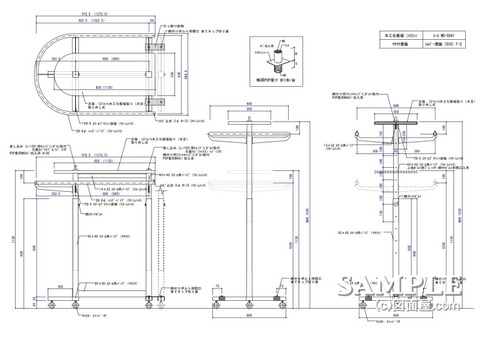

この作図事例は楕円型サークルハンガーラックの姿図と断面図です。

本来は2台を連結させての使用が理想的なサークルハンガーラックですが、スペースが取れない場合の事を考慮して単体でも使える様にもなっています。

天板は脱着式で別注のキャップによって締め付けて固定するようにしています。（図面内のスケッチを参照下さい）
又、この別注キャップはポップサインを差し込む受け金物も兼用しているので、天板を取り外しても支柱に取り付ける事が出来るような仕口になっています。

注意点としてはハンガーのトップにキズ防止対策で6mm角程のステンレス角パイプを溶接する事ですね。ハンガーによって焼き付けの塗膜が剥がれて来るのを防ぐ為にサークルハンガーラックやその他のハンガーラックには良くこの手法が使われています。
