バッグショップのシステム什器の姿図と断面図
| ■サイズ | ■仕様 | |
| W2207×D980×H1350 図面参照 | 本体・ｽﾄｯｸ：木工ｳﾚﾀﾝ塗装仕上げ 巾木：木工ｳｯﾄﾞｼｰﾄ練り付け+ｸﾘｱｻﾃﾝ仕上げ ｴﾝﾄﾞ側棚：t=3ｽﾁｰﾙ曲げ加工静電塗装仕上げ | |
| ■備考 | ||

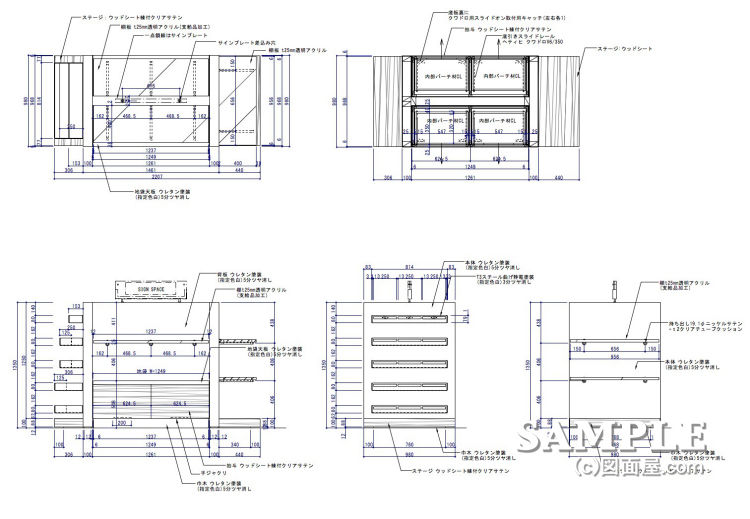

この作図事例はバッグショップのシステム什器の姿図と断面図です。
各棚は可動する仕口ではありませんが、今回はシステム什器として定義してご紹介します。
基本的な構造は木工のウレタン塗装仕上げで各棚はロイヤルのベルラを模した手法でパイプ受けになっています。
重量もかなりの重たさになるのでほぼ固定什器として配置されますが、レイアウト変更の際の移動は大変手間が掛かる什器なので重量用のボールキャスターを取り付けおいても良いかもしれません。
※続きを読むに各断面図がありますので参照下さい。
人気ブログランキングに参加していますので、
応援、宜しくお願い致します。

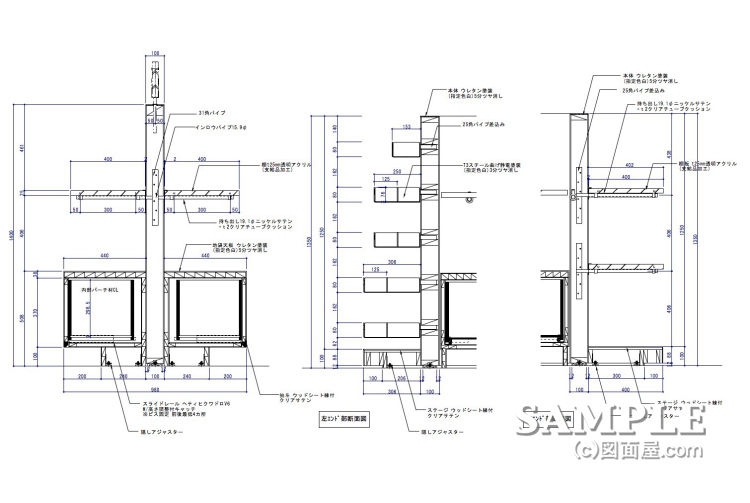

向かって左から本体の断面図で、各エンドの断面図へと続きます。
本体と右側エンドの固定棚は支給品のアクリル棚なので同じ受けパイプを取り付けていますが、左側エンドのスチール製の棚だけは差し込み式にして取り外し可能になっています。
