フレーム差し込み式サインプレートの姿図と断面図
| ■サイズ | ■仕様 | |
| W768×D100×H231 図面参照 | ｻｲﾝﾌﾚｰﾑ：ｽﾁｰﾙﾆｯｹﾙｻﾃﾝ仕上げ ｻｲﾝ盤面：t=6ｸﾘｱｱｸﾘ×2枚+内部ｼﾙｸ印刷 | |
| ■備考 | ||

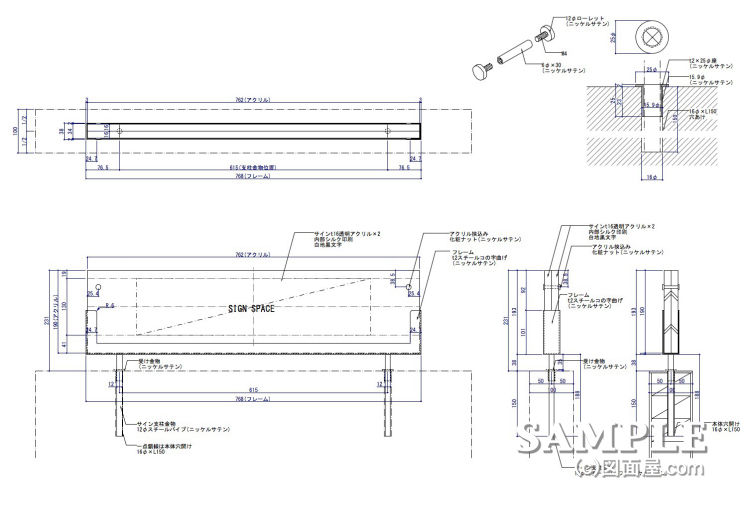

この作図事例は什器トップに良く取り付けているフレーム差し込み式サインプレートの姿図と断面図です。
この事例の背パネルは木製になっていますが、プレート支柱の受け金物部分を工夫すればスチール製の什器でも十分対応出来るサインプレートです。
構造はシンプルで内部をシルク印刷した2枚のクリアアクリを重ね合わせてフレームに差し込むだけです。アクリルは図面上部のスケッチにある通りローレットビスで締め付ける様にして固定します。
