壁面ラインシステムの姿図と断面図

壁面ラインシステムの姿図と断面図

■サイズ	■仕様
W×D1250×H2400 図面参照	壁面ｼｽﾃﾑ：ICHIOKA ﾌｯｸﾗｲﾝｼｽﾃﾑｽﾃｰｼﾞ：化粧板仕上げ靴用ﾌｯｸ：φ6mmｽﾁｰﾙ丸ｼｬﾌﾄ曲げ加工
■備考

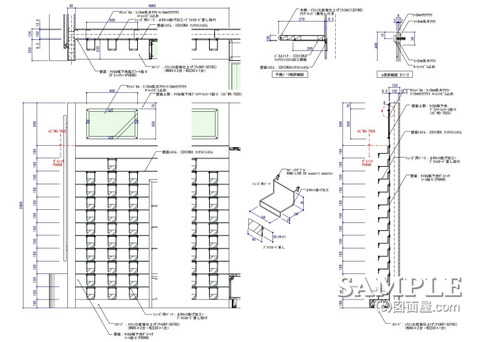

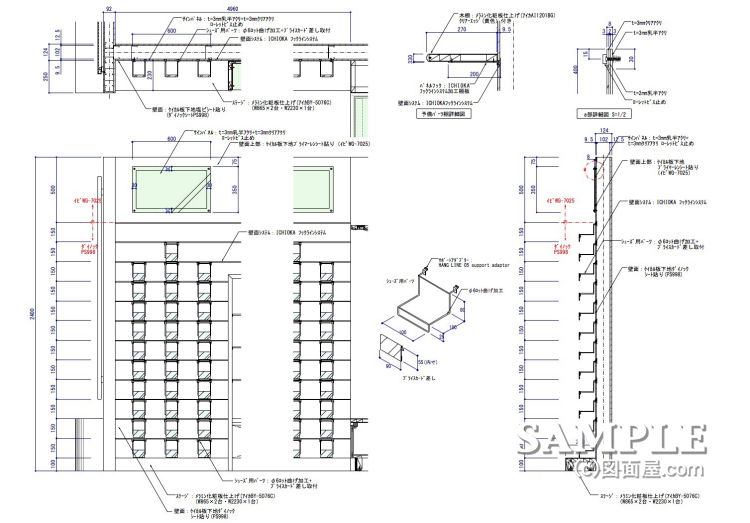

この作図事例は壁面ラインシステムの姿図と断面図です。

壁面にはラインシステムを使い、仕上げはケイカル板下地のダイノックシート貼りになっています。
このラインシステムの利点は取り付けピッチが自由に設定出来る点です。

施工方法も従来の軽量鉄骨（一般的な内装壁下地材）に直付けする方法ですが、仕上げ材にプラスターボード（以下PB）を使う事は出来ません。

それはラインシステムとの接合部分で、PBでは切断面の小口がもろくてかけてしまう為、比較的固いケイカル板等が適しているんです。

※上記のラインシステムは廃盤の可能性がりますので、使用を検討さるのであればメーカーへの確認が必要です。

フックラインシステム：有限会社市岡
⇒詳細はこちらから
