ダミー抽斗と壁面什器の姿図と断面図
| ■サイズ | ■仕様 | |
| W500×D631×H2400 図面参照 | 本体：ﾁｰｸ柾目染色仕上げ 内部：化粧板仕上げ | |
| ■備考 | ||

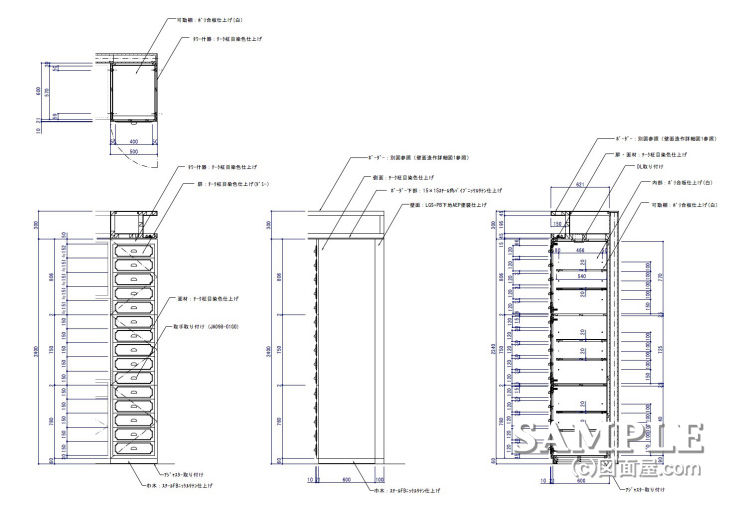

この作図事例はダミー抽斗と壁面什器の姿図と断面図です。
視覚的に抽斗が何段もある様に見せて錯覚を起こさせる手法を用いた壁面什器で、3枚の扉になっています。
同じ意匠の本物の抽斗がこの什器の付近にあり、意匠合わせの為ダミー抽斗にしているんです。
この扉用に取っ手を付けると折角のダミー意匠が台無しになるので小口面に手ジャクリ加工してあくまでも抽斗と見せるように工夫しています。
ただ普通の扉よりはかなりのコストアップになる事だけはご理解下さい。
