化粧ベルト付建具の姿図と詳細図

■サイズ	■仕様
W800×D92×H2400 図面参照	建具枠：t=8mmｽﾁｰﾙFB焼き付け仕上げ建具：木工ｽｳｪｰﾄﾞ巻き込み建具ﾌﾚｰﾑ：t=10mmｽﾁｰﾙFB焼き付け仕上げ化粧ﾍﾞﾙﾄ：本革仕上げ
■備考

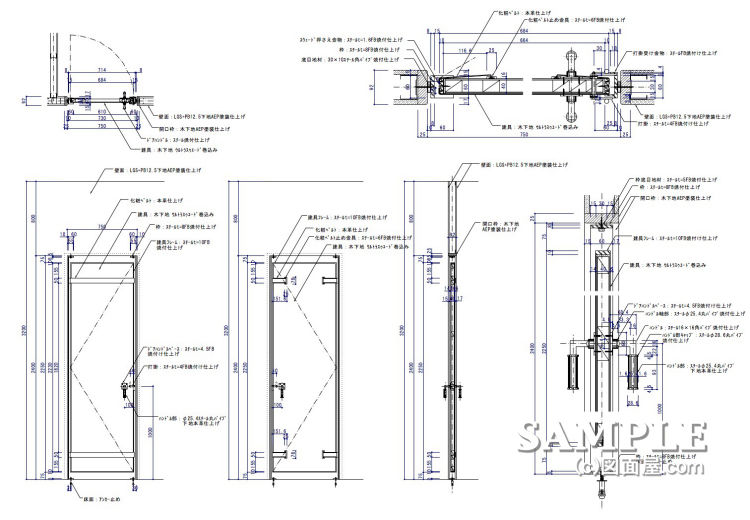

この作図事例は化粧ベルト付建具の姿図と詳細図です。

スチールのフラットバー(以下FB）で出来た化粧枠と化粧ベルトが付いている一風変わった建具です。

開口補強として壁厚と同サイズの木枠を取り付けて、左右のスチールの化粧枠をボルト+ナットで取り付けていますが、あえて意匠の一つとしてボルトとナットはそのまま見せています。

建具は両面スウェード巻き込みでスチールのFBで押さえつけています。

ただ作図段階でこの特殊な建具に合う丁番が見つからず、保留となっていたので図面内に表記はしていません。
