間接照明付き固定棚の姿図と断面図

■サイズ	■仕様
W×D×H 図面参照	壁面：PB下地AEP塗装仕上げﾌﾚｰﾑ型帆立：t=9mｽﾁｰﾙFB焼き付け仕上げ
■備考

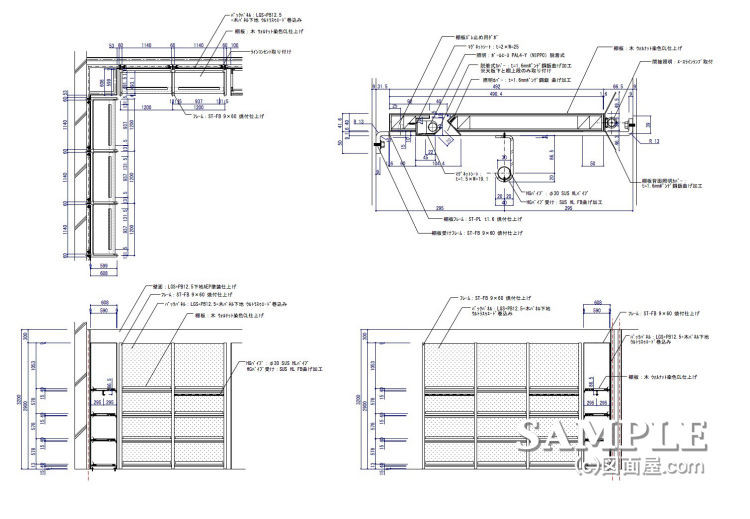

この作図事例は高級バッグショップの間接照明付き固定棚の姿図と断面図です。

帆立はスチールのフラットバーを曲げて壁面と床に固定しています。この帆立にS字型の棚受け金物をボルトで固定し、棚板を乗せています。

又、棚受け金物に取り付けたダボによって棚板をずれないようにしています。

棚板の壁面側小口には特注の間接照明カバーを取り付けていますが、棚受け金物間だけなので若干の光漏れが懸念されます。

ハンガー陳列も出来る様に棚下に脱着式のハンガーパイプを取り付けて陳列のバリエーションを増やしています。
