ストックボックスの姿図と各部詳細図

■サイズ	■仕様
W876×D460×H2200 図面参照	本体：木工化粧板仕上げ建具：木工化粧板仕上げ+t=5ｸﾘｱﾐﾗｰ貼り
■備考

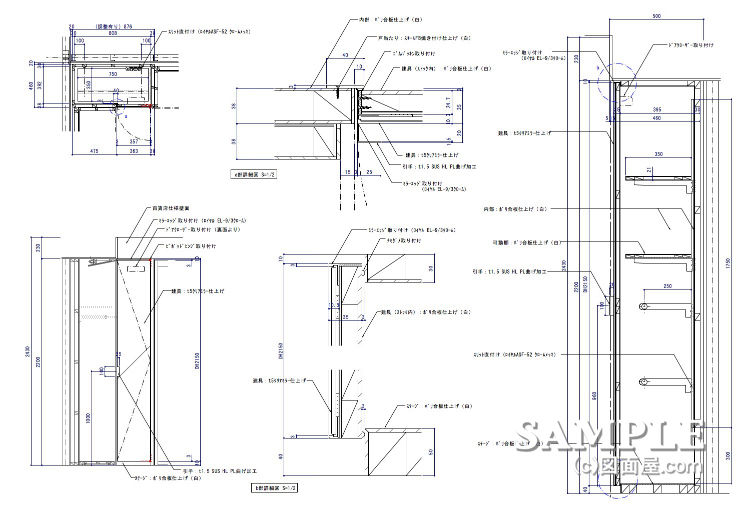

この作図事例はストックボックスの姿図と各部詳細図です。

本体は隣接する壁面什器に隠れてしまうので外側の仕上げは不要ですが、建具廻りは若干見えてくるので化粧板等をある程度まで貼り延ばししています。

このストックボックスの建具は開口寸法を広く取る為に枠を無くし、丁番をピポッドヒンジにしているのですが、ヒンジ自体にストッパー機能が付いていないので上部にドアクローザー（ドアチェックとも言います）を取り付けています。

ただ間口が小さいですがミラー貼りの建具なので戸厚が35mmで良いかどうかの検証は必要ですね。
