間接照明付き固定ハンガーの姿図と断面図

■サイズ	■仕様
W1175×D412.5×H2380 図面参照	基本壁面：PB下地AEP塗装仕上げﾌｶｼ壁：PB下地ｼｰﾄ貼りﾊﾝｶﾞｰ：25×25ｽﾁｰﾙ角ﾊﾟｲﾌﾟ黒塗装仕上げ間接照明ﾎﾞｯｸｽ：木工ﾗｯｶｰ塗装仕上げ
■備考

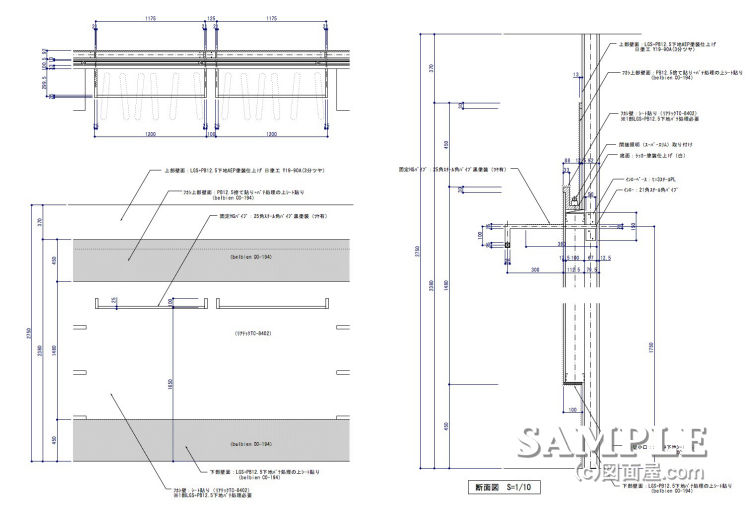

この作図事例は間接照明付き固定ハンガーの姿図と断面図です。

固定ハンガーで陳列した商品を強調する為に基本壁の前に造作で壁を起こし、浮かした様に見せています。

アパレルの売場では良く使う手法ですが木工パネルを使っているケースもあります。
ただこの木工パネルの場合は家具扱いに出来る程の大きさに限られるので、この事例のように大きな面にする場合は造作物として扱われ、基本的に不燃素材にしなくてはなりません。

唯一家具扱いされる部分と言えば、間接照明ボックスぐらいですが、照明器具の耐熱処理は必ず施す事が必要ですね。
