シングルハンガーラックの姿図
| ■サイズ | ■仕様 | |
| W900×D450×H1300〜1700 図面参照 | 本体：ｽﾁｰﾙ丸ﾊﾟｲﾌﾟ焼き付け仕上げ | |
| ■備考 | ||

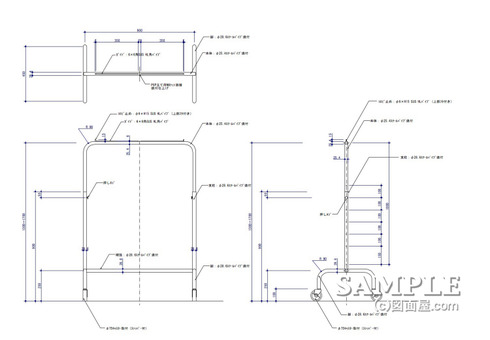

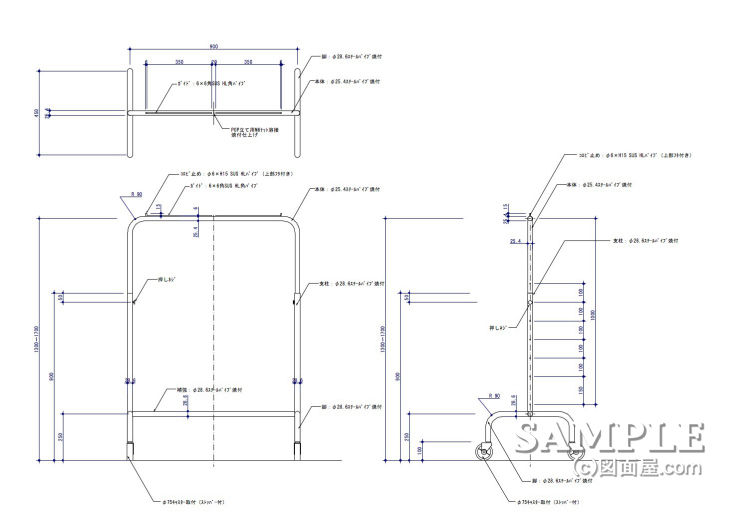

この作図事例はシングルハンガーラックの姿図です。
パイプの径に対して大きいサイズのキャスターを取り付けいますが、荒っぽさを演出する為にあえて大きくしています。
仕上げは当初スチール素地のままで計画していたのですが、設計途中で変更になり焼き付け仕上げになっています。
荒っぽさを演出するする手法としては、足場用の単管やエルボ（ジョイント用の曲げパイプです）を使う事もありますね。
人気ブログランキングに参加していますので、
応援、宜しくお願い致します。
