行灯付壁面什器の姿図と各部詳細図
| ■サイズ | ■仕様 | |
| W3916×D900×H2400 図面参照 | 本体：化粧板仕上げ 背ﾊﾟﾈﾙ：波板ｱｸﾘ | |
| ■備考 | ||

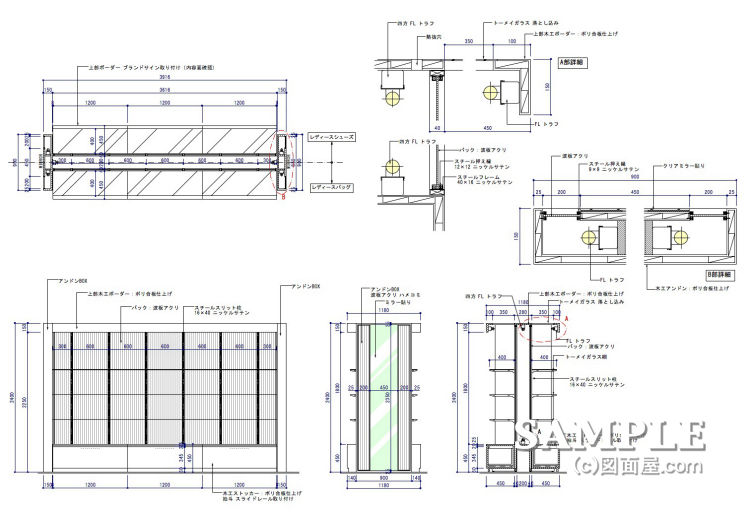

この作図事例は文具売場で設計した行灯付壁面什器の姿図と各部詳細図ですが、中央の売場で隣接店舗との間仕切り什器として設置しています。
中央区画の売場ではあまり高い什器は柱巻きに設置するぐらいですが、高低差ある什器配置で売場区画の明確化を計る事も稀に有ります。
この事例の背パネルには半透明の波板アクリとFLトラフによる光演出で背パネルを浮きだ出させています。
又両側面にも行灯効果によってミラー面が強調され、存在感ある什器になっていますね。
