接客カウンター付壁面什器の姿図と断面図

■サイズ	■仕様
W1900×D500×H2250 図面参照	本体：木工ﾗｯｶｰ塗装（焦げ茶）ｶｳﾝﾀｰﾄｯﾌﾟ：木工化粧板仕上げｽｸﾘｰﾝﾌﾚｰﾑ：ｽﾁｰﾙ角ﾊﾟｲﾌﾟ焼き付け仕上げｽｸﾘｰﾝ：t=5mmｸﾘｱｶﾞﾗｽFIX
■備考

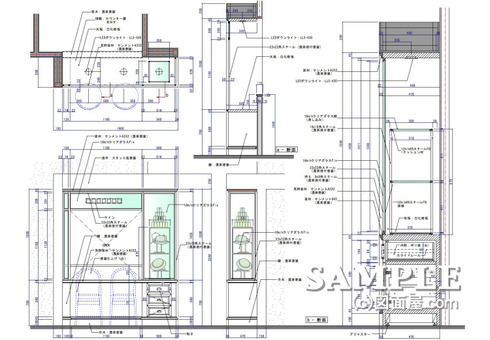

この作図事例は帽子売場の接客カウンター付き壁面什器の姿図と断面図です。

帽子のお直しや預かり窓口部分の壁面什器で接客カウンターと一体にして一つの壁面什器としています。

この壁面什器の注意点は造作壁との取り合いが多い点で、上部の垂れ壁や接客カウンターと開口部が特に気を付けなければならない箇所です。

この場合、工場で製作するものと現場にて取り付けるものの分割ラインや指示が明確にする必要があります。

壁面什器上部と腰の面材は現場で足す事が出来ないので、予め現場でカット出来る程の長さにしておく事がポイントです。

又、スクリーンフレームとガラスはこの接客カウンター付き壁面什器を固定したから取り付ける方が安全面も考慮して望ましいです。
