眼鏡用壁面什器の姿図と断面図

■サイズ	■仕様
W3600×D500×H1700 図面参照	ﾌﾚｰﾑ：ｽﾁｰﾙ角ﾊﾟｲﾌﾟ焼き付け仕上げ背面ｽｸﾘｰﾝ：t=5ｸﾘｱｶﾞﾗｽ+ﾀﾍﾟｼｰﾄ貼りｼｮｰｹｰｽ：木工化粧板仕上げ
■備考

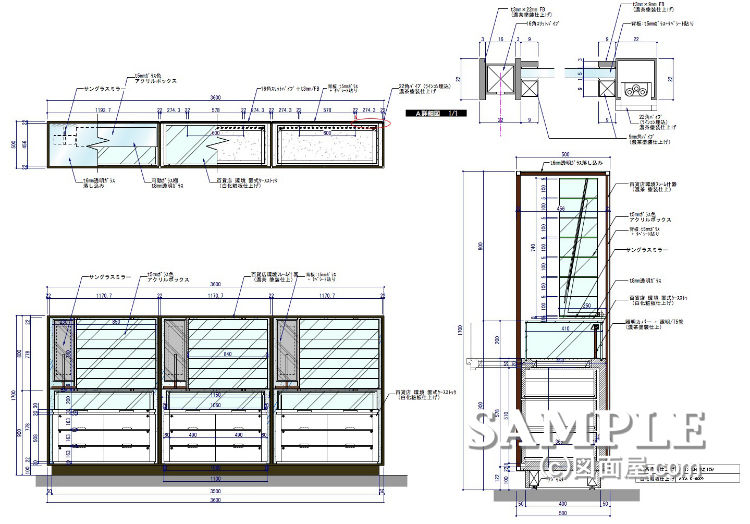

この作図事例は眼鏡用壁面什器の姿図と断面図です。

スチール角パイプのフレームと腰部のショーケースとは百貨店の統一意匠になっていて、サイズや高さが規制されています。

この百貨店仕様のフレームにはあらゆるパーツに対応出来るようにスリット柱が溶接されていて、この眼鏡用壁面什器ではガラス色のアクリルボックスをスリットで受けています。

ただこの壁面什器のトップには落とし込みのガラスだけで、照明器具が取り付けてありませんね。

眼鏡のような商品をより際立たせる為にはやはり照明による演出が最も有効なので、フレームにあるラインコンセントを使って棚下照明を上部のフレーム下に取り付ける工夫も必要ですね。
