サングラス用壁面什器の姿図と断面図
| ■サイズ | ■仕様 | |
| W2200×D500×H1700 図面参照 | ﾌﾚｰﾑ：ｽﾁｰﾙ角ﾊﾟｲﾌﾟ焼き付け仕上げ 背面ｽｸﾘｰﾝ：t=5ｸﾘｱｶﾞﾗｽ+ﾀﾍﾟｼｰﾄ貼り ｼｮｰｹｰｽ：木工化粧板仕上げ | |
| ■備考 | ||

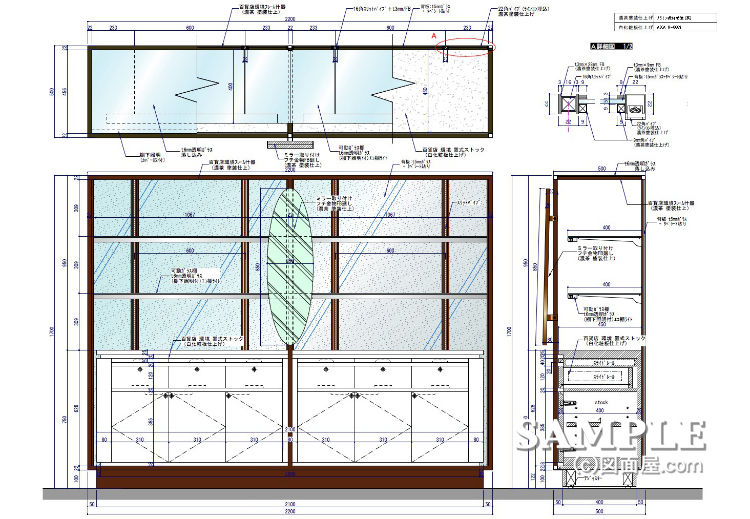

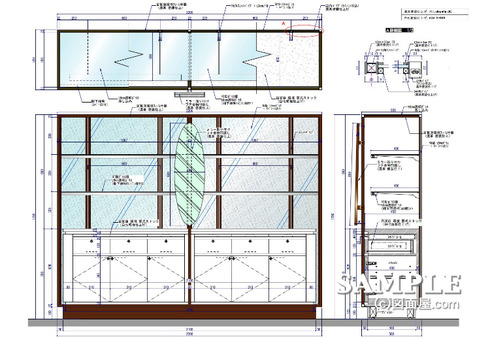

この作図事例はサングラス用壁面什器の姿図と断面図です。
先回同じ仕様の壁面什器をご紹介しましたが、今回は姿見が什器としてではなく、パーツとして取り付けられたケースのサングラス用壁面什器です。
基本的に仕様等は眼鏡用壁面什器と同じしようでですが、姿見がフレームに脱着出来る様にしている所が異なっています。
