3on3のコートを囲うネットと支柱の姿図と詳細図

3on3のコートを囲うネットと支柱の姿図と詳細図

■サイズ	■仕様
W10000×D10000×H5300 図面参照	支柱：100×100ｽﾁｰﾙ角ﾊﾟｲﾌﾟ錆風塗装仕上げﾈｯﾄ：400×180×37.5（ｸﾞﾘｰﾝ）
■備考

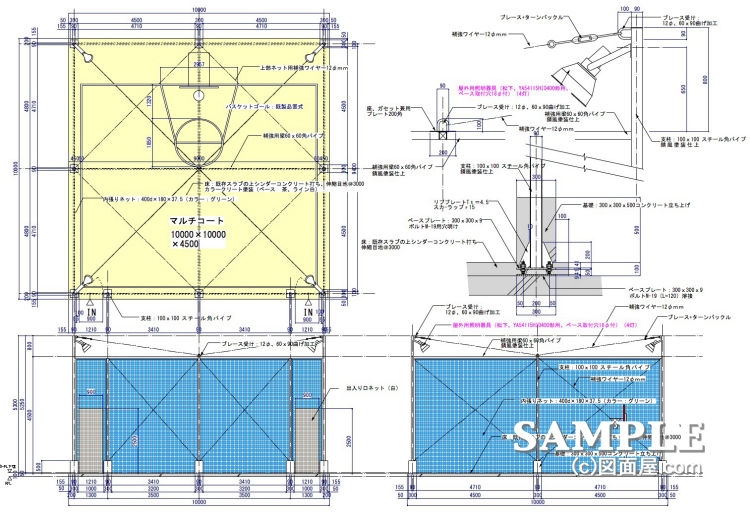

この作図事例はスポーツ施設の屋上に設置した3on3のコートを囲うネットと支柱の姿図と詳細図です。

屋上に設置しているので支柱が雨風にさられても問題ないように強固な固定方法が必要となります。

その為支柱をスラブにアンカー固定した後、コンクリートで基礎を造り強度のあるものにしています。
（図面内右上の断面図を参照下さい）

又、上部には補強用梁として60角のスチールパイプを取り付けいるのですが、3on3のコート全体を囲う為、各支柱の距離が長いので振れ止め用にターンバックルとワイヤーを使っています。
