フェイスカバーボックスとフィッティングルームの姿図

■サイズ	■仕様
W2000×D1351×H2500 図面参照	FR内部：LGS+PB下地ｸﾛｽ貼りﾌｪｲｽｶﾊﾞｰﾎﾞｯｸｽ：木工化粧板仕上げ建具：木工下地ﾐﾗｰ貼り
■備考

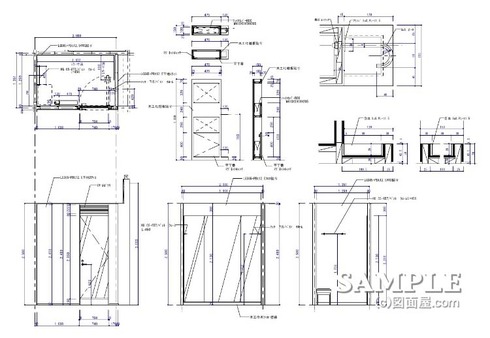

この作図事例はレディースショップのフィッティングルーム（以下FR）の姿図と内部に設置したフェイスカバーボックスの詳細図です。

レディースショップのFRとしては標準的な広さで特に収め的に注意すべき箇所はありません。

ただ建具式のFRなので、戸当たり位置や建具のストッパーの取り付け方法には注意が必要です。

図面右上で表現しているフェイスカバーボックスには傘掛け用のフックを取り付ける工夫をしているのですが、このフェイスカバーボックス自体の取り付け高さによってはかえって邪魔になる可能性もありますね。
