扇型ショーケースの姿図と断面図
| ■サイズ | ■仕様 | |
| W2400×D600×H960 図面参照 | ｹｰｽﾌﾚｰﾑ：SUS HL FB+ﾌﾟﾚｰﾄ曲げ加工 ｹｰｽ：t=6ｸﾘｱｶﾞﾗｽFIX 本体：木工化粧板仕上げ | |
| ■備考 | ||

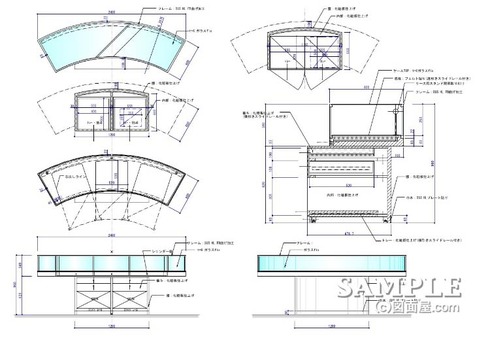

この作図事例はケース扇型になった非常にユニークなショーケースの姿図と断面図です。
しかし、トップのショーケースと腰のストックとのバランスが悪く、安定度に掛けるショーケースになっています。
この状態のままだと両端の下方向への力に弱く、簡単に倒れてしまう恐れがあるので腰のストックサイズや形状を再度検討する事が必要ですね。
又、ケースとストックの前後にもズレをとった意匠になっているのでストックの巾木内部にウェイトを取り付ける等の処理も必要です。
