ミラー壁と一体化した収納ボックスの姿図と断面図

■サイズ	■仕様
W300×D497×H2600 図面参照	収納BOX：木工化粧板仕上げ建具：木工化粧板仕上げ+t=5ｸﾘｱﾐﾗｰ貼りﾐﾗｰﾌﾚｰﾑ：t=3ｽﾁｰﾙFB ｼｬﾝﾊﾟﾝｺﾞｰﾙﾄﾞ仕上げ
■備考

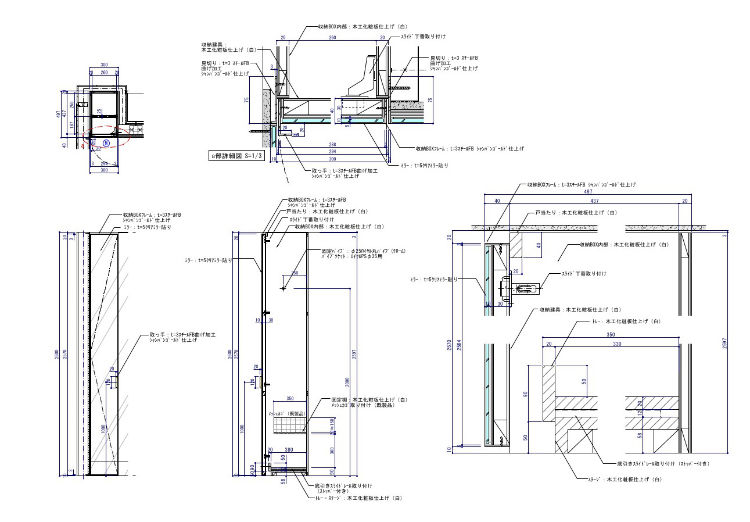

この作図事例は壁と一体化した収納ボックスの姿図と断面図です。

収納ボックス自体はさほど難しい構造ではないでのですが、建具高さが2600mmもあるので吊り込み時のヒンジの調整にかなりの手間を要する事もあります。

一般的な建具よりも高さがある分重量が重くなっているのでヒンジの数が増え、そして閉まる力の強いタイプにしなければなりません。

その結果、建具が閉まる際に出る音をクッション材を使って緩和する処置が必ず必要となってきますのでご注意下さい。
