ディスプレーステージの姿図と断面図

■サイズ	■仕様
W2400×D1400×H1350 図面参照	ｽﾃｰｼﾞ・背ﾊﾟﾈﾙ：木工染色CL仕上げﾈｯﾄ：t=3ｽﾁｰﾙﾈｯﾄ＠50ﾋﾟｯﾁ焼き付け仕上げ
■備考

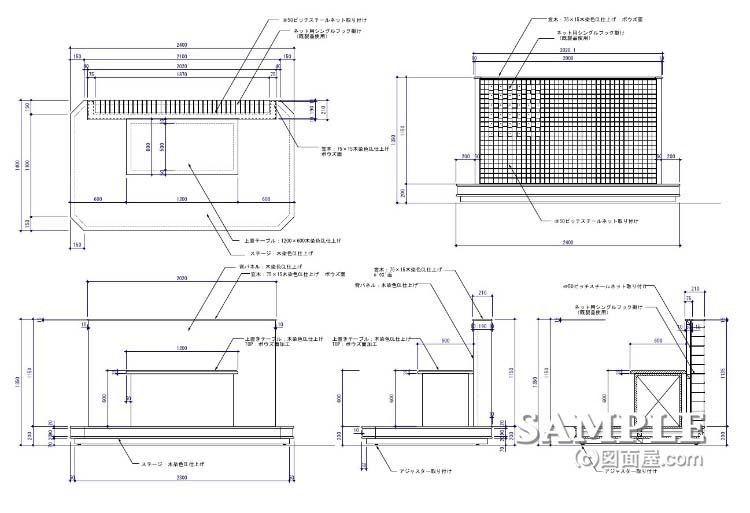

この作図事例は百貨店の中央区画にあるトラベルショップのディスプレーステージの姿図と断面図です。

形状はステージと背パネルの組み合わせのみでとてもシンプルです。

裏面にはスチールネットでフック陳列を出来る様にしています。

しかし意匠的に工夫がないので、せっかく売場のファサードにアイキャッチとして設置するのに目を引く形状でなければもったいないです。

例えばスリット状の開口を設けたり、異素材と組み合わせてみたり、色々なアレンジのアイディアを考えてみる事も設計者には必要です。

ただあまり凝ったアレンジにしてしまうと売場イメージと合わなくなってしまいます。

全体の意匠バランスを考えつつ、アイキャッチ什器として最適なディスレプレーステージの設計がだいじですね。
