エントランス造作の姿図と断面図

■サイズ	■仕様
W4210×D500×H2500 図面参照	壁面：石乱貼り+しっくい金ゴテ仕上げｻﾝﾌﾟﾙｹｰｽ：t=5mmｸﾘｱｶﾞﾗｽ化粧丸柱：ﾌﾗﾜｰﾒﾝﾄ貼り仕上げ
■備考

この作図事例はエントランス造作の姿図と断面図です。

飲食店のファサード造作ですが、図面に平面図が無いので見易い図面とは言えません。

本来は平面図を描いてを3面図で1枚、断面図と詳細図を別用紙に表現するのが妥当です。
詳細図の基本となるので必ず頭に入れて置いてください。

図面左上で表現しているのはサンプルケースの平面詳細図で、造作でニッチを形成して現場で枠とガラス扉を付ける収めとなっています。

右上ではエントランスのゲート部を表現しています。面材メーカーの既製品で疑似柱を仕上げています。

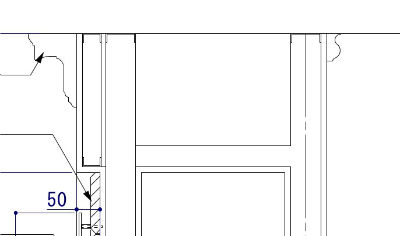

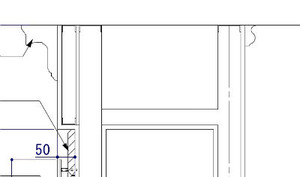

左下の断面図はサンプルケースの断面図ですが、上部の造作壁の収め方では壁下地がクランクしているので強度が弱いです。

あくまでも下地は天井から真っ直ぐおろして、この垂れ壁の前にもう一枚壁を立てるほうが正解ですので注意してください。

又、図面上では石貼り壁の下地をプラスターボードになっていますが、ボードの表面が石のりによってひっぱなれる事もありますので石貼りにはラスカットボードやケイカル板を使う事が多いですね。
