ベーシックな壁面什器の姿図と断面図

■サイズ	■仕様
W1895×D500×H2140 図面参照	幕板：木工ﾗｯｶｰ塗装仕上げ+間接照明本体：木工ﾗｯｶｰ塗装仕上げ
■備考

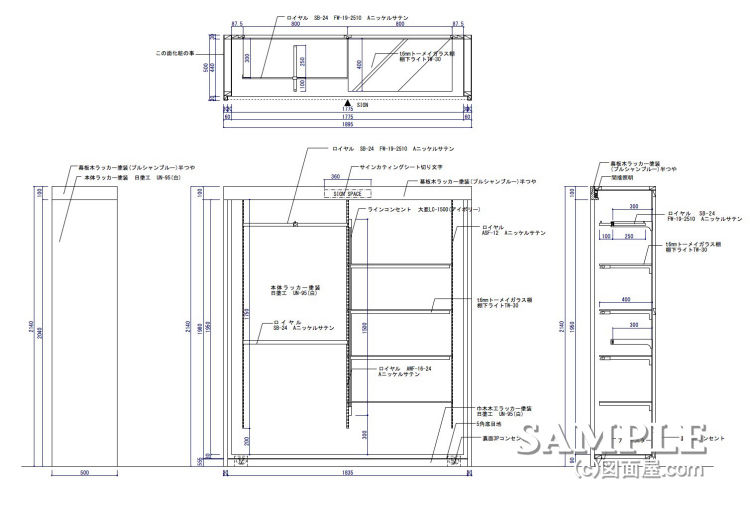

この作図事例はベーシックな壁面什器の姿図と断面図です。

壁面什器としては特に際立った意匠を施していないので最もベーシックな壁面什器と言えます。

ベーシックな什器なのでアレンジしやすく、どんな売場にも使う事ができます。

ただ注意すべき点は商品によって棚パーツのワイドが変わってくるので、その都度什器サイズは換える必要があります。

使用する素材も染色やラッカーなどの塗装仕上げ、化粧板やシート等様々です。

パイプフレームを使う事もできますね。

このように什器を設計する場合は、ベースとなる事例を作っておいてアレンジしていく事も一つの手法です。
