傾斜ハンガーラックの姿図と断面図

■サイズ	■仕様
W400×D400×H1500 図面参照	ﾊﾝｶﾞｰ・支柱：32×14ｽﾁｰﾙ角ﾊﾟｲﾌﾟｺﾞｰﾙﾄﾞﾌﾞﾛﾝｽﾞﾒｯｷ仕上げﾍﾞｰｽ：φ350mmﾅﾗ材OSCL仕上げ
■備考

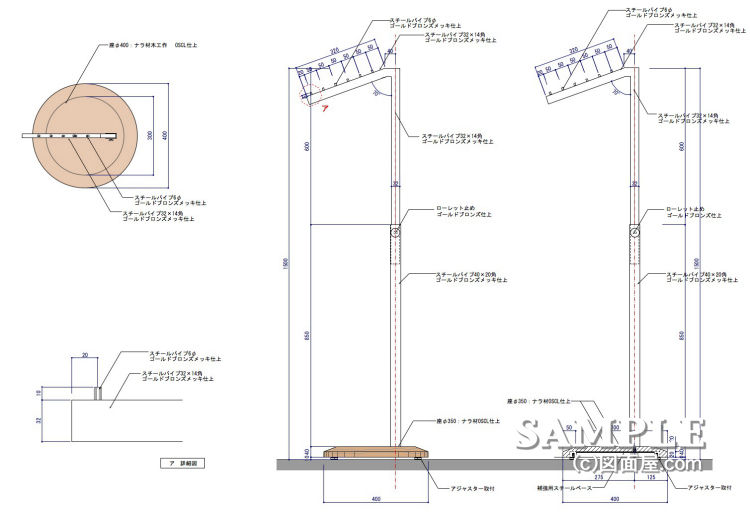

この作図事例は傾斜ハンガーラックの姿図と断面図です。

形状は極々一般的なものです。

ただ可動するハンガーパイプの長さが短いので最大高さまで上げた時に、ぐらいついてしまう可能性が高いです。

支柱とのカブリ具合が短い為に起こりえる現状です。

少なくとも支柱とは300mm以上をカブリ寸法が必要ですね。

逆に、ベースのトップまでの長さ（=850mm)ぐらいあった方が安定します。

この傾斜ハンガーラックを含めて上下に伸びる什器はこの支柱とのカブリぐらいで安定するかしないかが決まりますので注意して下さい。
