ステージ付きシングルハンガーラックの姿図と断面詳細図

■サイズ	■仕様
W900×D450×H1400 図面参照	ﾊﾝｶﾞｰ･支柱：φ25ｽﾁｰﾙ丸ﾊﾟｲﾌﾟ亜鉛ﾒｯｷ仕上げｽﾃｰｼﾞ：角ﾊﾟｲﾌﾟﾌﾚｰﾑ+ｽﾁｰﾙ板曲げ加工の上溶接止め
■備考

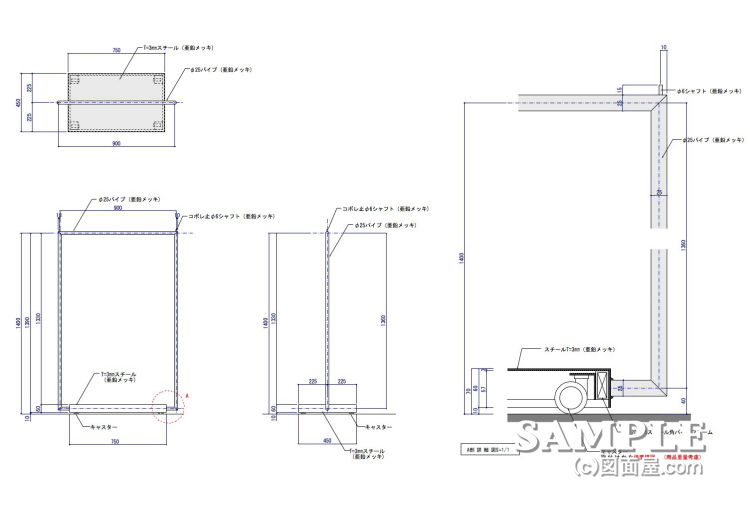

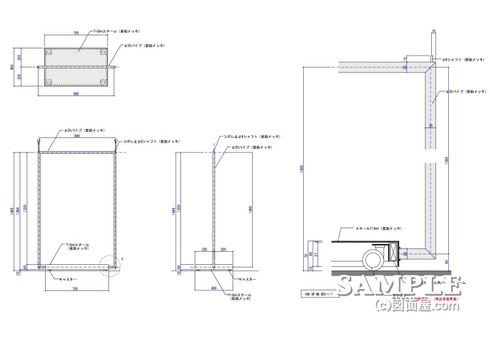

この作図事例はステージ付きシングルハンガーラックの姿図と断面詳細図です。

このシングルハンガーラックの支柱はステージ側面に溶接止めで固定されています。

しかし、移動する際に必ず支柱かハンガー部分を持って動かすので、溶接部分に一番加重が掛かります。

その結果、溶接が剥がれてステージから支柱が外れてしまう恐れがあります。

この場合はステージ内部でボルト+ナットで固定する事が望ましいです。

又図面上でも記載していますが、キャスターの固定方法が作図時点では決定していませんでした。

ステージのフレームにLアングルを溶接して、そこにキャスターを固定する事も間違いではありません。

又、ステージの裏面に直付けする事も考えられます。
