■サイズ	■仕様
W1500×D520×H2320 図面参照	壁面：AEP塗装仕上げ幕板：ｽﾁｰﾙ角ﾊﾟｲﾌﾟ+PB下地AEP塗装仕上げ可動棚：木染色CL仕上げ
■備考

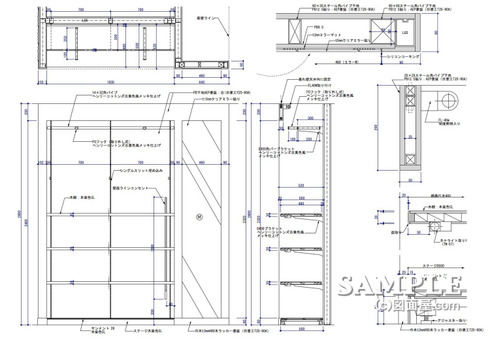

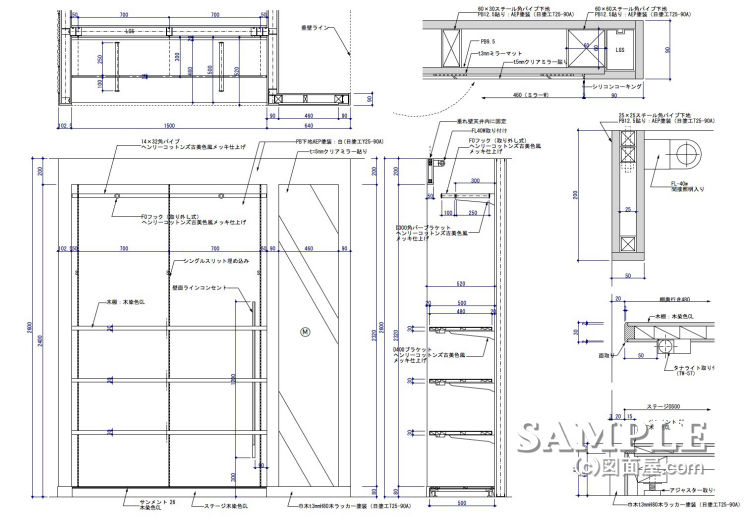

この作図事例は壁面システム什器の姿図と各部詳細図です。

スリットを使用した壁面什器ですが、幕板の見込みを出来るだけ薄くする為に角パイプとプラスターボードで幕板を構成しています。

一見収まっているように見えますが、この幕板には問題があります。
それはプラスターボードでは綺麗に角にする事が出来ないという点です。

通常プラスターボードの角は隅切り（角落とし）されているので、図面上のように直角な角にはなりません。

角を出す為の樹脂で作られてコーナー材もありますが、仕上げるまでの施工手間と時間が掛かってしまいます。

この場合はプラスターボードではなく、厚みが6mmか、8mmのケイカル板が妥当ですね。
これは内装設計では基本中の基本ですので是非覚えていてください。
