ガラススクリーンとディスプレー什器の姿図と断面図

■サイズ	■仕様
W4045×D350×H2200 図面参照	ｶﾞﾗｽｽｸﾘｰﾝ：SUS HLﾊｶﾏ+t=10mmｸﾘｱｶﾞﾗｽﾌﾚｰﾑ：25×25mmSUS HL角ﾊﾟｲﾌﾟ棚板：t=8mmｸﾘｱｶﾞﾗｽ+t=5mmｶﾞﾗｽｴｯｼﾞｱｸﾘ
■備考このディスプレイ什器に使用している鋼材は下記を参照下さい。 ⇒　鋼材表【SUS角パイプ】

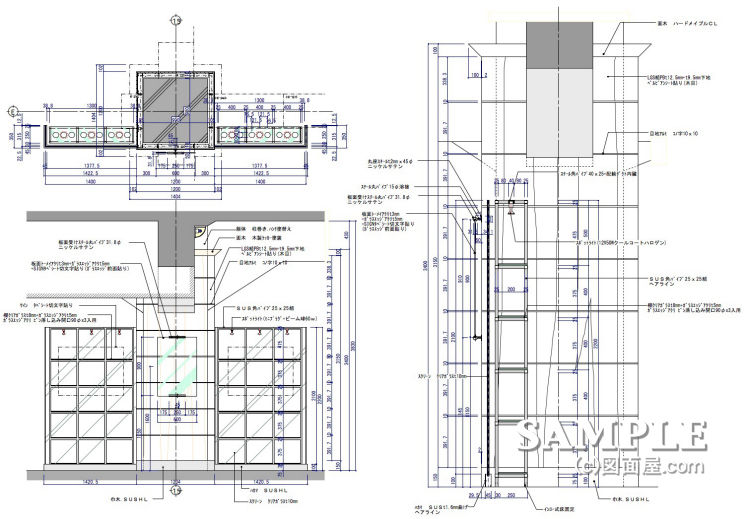

この作図事例はリカーショップのガラススクリーンディスプレー什器の姿図と断面図です。

ガラススクリーンは袖付きのL型に組み、ハカマと柱面に固定するようにしています。
柱面にはコの字のチャンネルを埋め込みコーキングにて止まっています。

アパレルショップなどで設置しているショーウィンドと同じ収め方ですね。

ガラススクリーンの背面にはステンレスの角パイプ組でラックを形成しています。
2M以上の高さに対して奥行きが25cmしかないので、床にインローパイプをアンカー止めして倒れないようにしています。

ただインローパイプがちょっと短いですね。
商品をディスプレーする際にこの什器をつかむ事もあるので、少なくとも1Mは必要です。

比較的天井高のある左側のディスプレー什器のインローパイプは高く出来ますが、右側は天井が低いので30cm程しか高く出来ません。

柱から、或いは天井から補強を取るかの対策が必要です。

補強の仕方を工夫すれば、このディスプレー什器は物販てに応用できるので参考にして下さい。
