行灯サインとシャッターパネル什器の姿図と断面図

■サイズ	■仕様
W1270×D550×H2200 図面参照	本体：米松柾目染色CL仕上げｼｬｯﾀｰﾊﾟﾈﾙ：ｾｷｽｲｱｲﾗﾝﾄﾞｳｯﾄﾞﾊﾟﾈﾙ
■備考

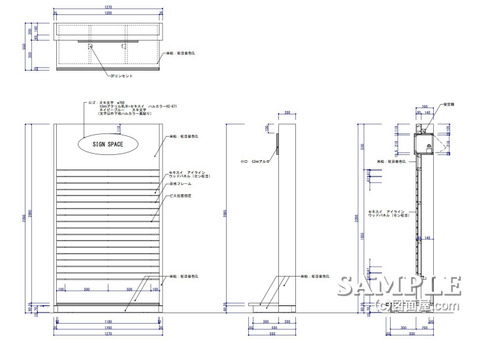

この作図事例は行灯サインとシャッターパネル什器の姿図と断面図です。

このシャッターパネル什器は、壁面に設置する事を前提に描かれています。
その為、行灯内の照明器具をメンテナンスする際は一旦什器を前面にずらさないと出来ません。

しかし行灯ボックス下のスペースを有効利用する事で裏面をディスレプレーとしても使える什器にもなりえます。

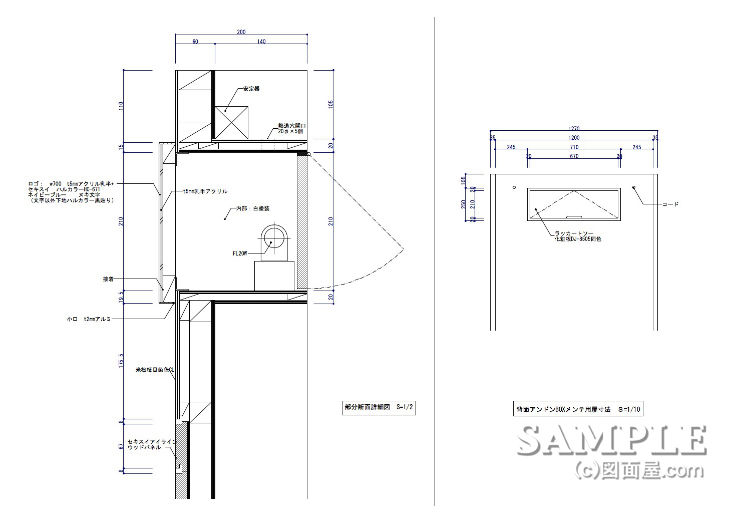

続きを読むから行灯サイン部の詳細図がご覧になれますので合わせて参考にしてください。
