壁面造作ゲートの姿図と各部詳細図

■サイズ	■仕様
W3733.5×D450×H3500 図面参照	ｹﾞｰﾄ柱：t=6mmｹｲｶﾙ板下地化粧板底目地貼り仕上げｻｲﾝﾌﾚｰﾑ：60×30mmｽﾁｰﾙ角ﾊﾟｲﾌﾟﾍﾞﾙﾋﾞｱﾝｼｰﾄ貼りｻｲﾝ：t=30mmｶﾙﾌﾟ文字ﾍﾞﾙﾋﾞｱﾝｼｰﾄ貼り
■備考

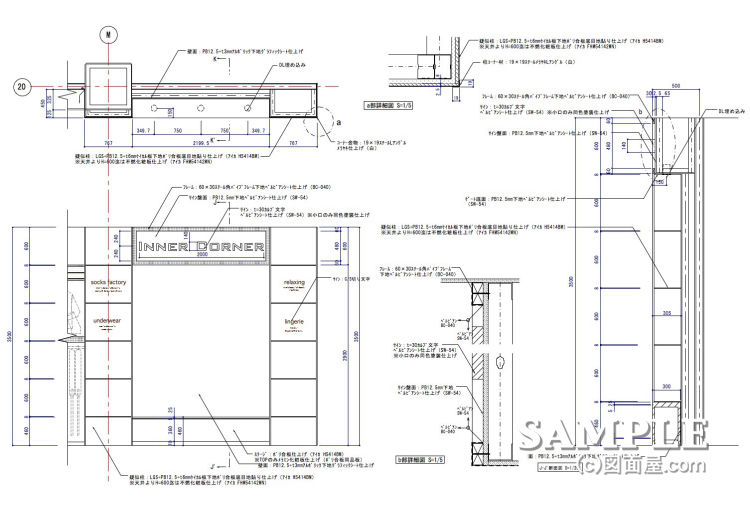

この作図事例は壁面造作ゲートの姿図と各部詳細図です。

レディースインナーショップの壁面でディスプレースペースを際立たせる為にゲートを設ける事は良く使う手法です。

この事例では柱型と同サイズの擬似柱とでゲートを作っています。
擬似柱の仕上げにはケイカル板を下地にして、化粧板の底目地貼りをしていますが、化粧ケイカル板を使っても問題ありませんね。

化粧ケイカル板、或いはDボード(工法)と呼ばれる素材はケイカル板にシートを貼り付けた材料です。

化粧板の場合ですと、どうしても小口を塗装か小口テープでの処理が必要ですが、この化粧ケイカル板は小口にもシートが巻きこんでいるので底目地の処理を行う必要がありません。

※Dボードに関しての詳細は下記からご覧ください。
⇒3M ダイノックフィルム Dボード工法
