回転式ミラーパネルの姿図

回転式ミラーパネルの姿図

■サイズ	■仕様
W300×D550×H2150 図面参照	支柱：φ30ｽﾁｰﾙ丸ﾊﾟｲﾌﾟ黒皮風塗装仕上げ回転ﾊﾟｲﾌﾟ：φ12ｽﾁｰﾙ丸ﾊﾟｲﾌﾟ黒皮風塗装仕上げﾐﾗｰﾌﾚｰﾑ：ｽﾁｰﾙ黒皮風塗装仕上げ
■備考

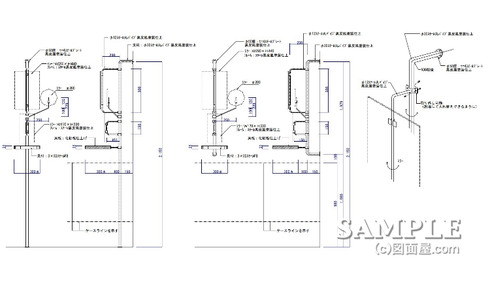

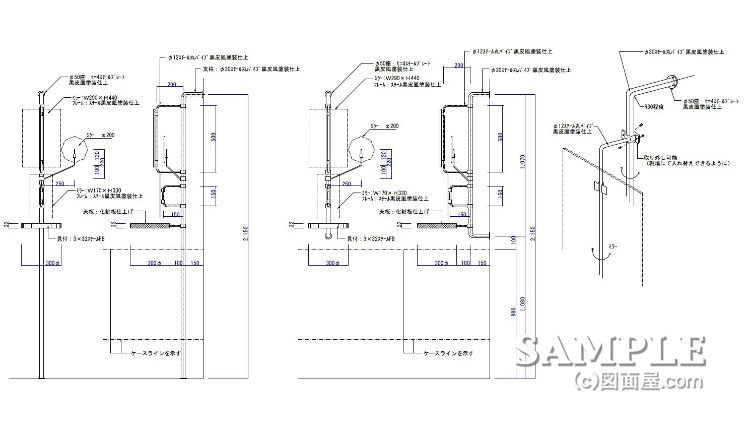

この作図事例は回転式ミラーパネルの姿図です。

このミラーパネルは眼鏡やネクタイ、アクセショップ等で活用出来ます。
基本的な構造は支柱にバックルをボルトとナットで固定するだけのシンプルなものです。

高さを検証しながら現場で取り付ける為にバックルによる固定方法となっています。
しかし、バックルだけでは上下のずれに対する対策がなされていません。

その為取り付け前にずれ止め用のカバーを固定する必要があります。
これでは意匠的に綺麗な収めとはいえません。

どうしても現場取り付けが必要な場合は回転する分部の支柱をジョイント式にして、このジョイント分部に固定する方が見栄えも良く、ズレもなくなるでしょう。
