柱前ミラーパネルの姿図と部分詳細図

柱前ミラーパネルの姿図と部分詳細図

■サイズ	■仕様
W1125×D32×H1965 図面参照	本体ﾌﾚｰﾑ：5×32ｽﾁｰﾙFBｳﾚﾀﾝ塗装仕上げ開閉式ﾌｫﾄﾊﾟﾈﾙ：木工下地t=5面取りﾐﾗｰ貼りﾊｶﾏ：木工ｳﾚﾀﾝ塗装仕上げ
■備考

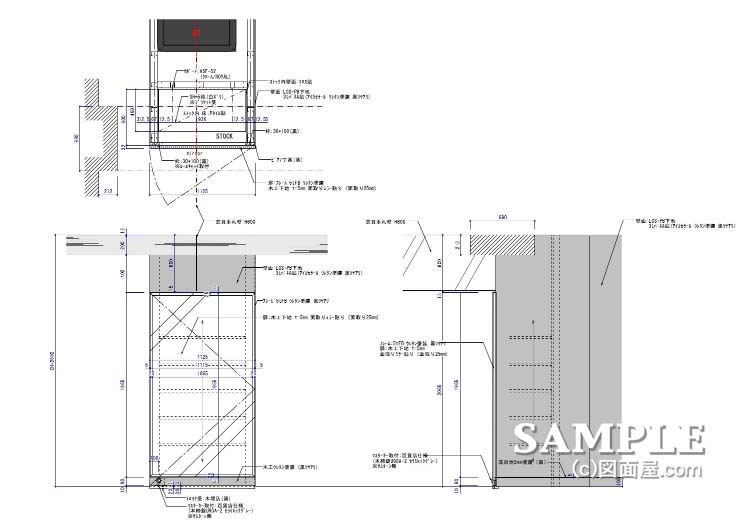

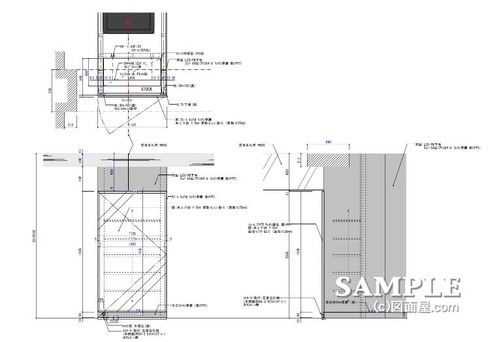

この作図事例は柱前ミラーパネルの姿図と部分詳細図です。
柱前のストック扉をミラーとして利用しています。

このミラーパネルで注意すべき点は、ミラーの反りを軽減する為にパネル補強を施す事です。
補強方法は2通りあり、一つは下地材の木軸を通常より異なる組み方にする方法で、もう一つはパイプやプレートの金物類で補強する方法です。

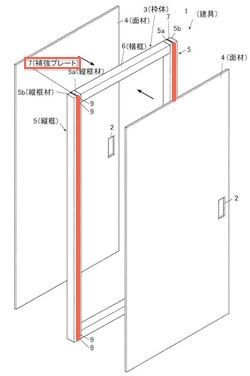

左図はフラットバーを建具下地に組み込んだ例です。
長手方向への反りやひねりを軽減する為にフラットバーを挟み込んでいるんです。

この他にも様々な補強の仕方がありますが、上記の2通りの方法が最も代表的ですね。

どちらもコストは上がってしまいますが、工事完了後になって修繕するより
も遙かに安くつきます。

※この画像はekouhou.netから引用しています。

人気ブログランキングに参加しています。

応援、宜しくお願い致します。
　↓　↓　↓

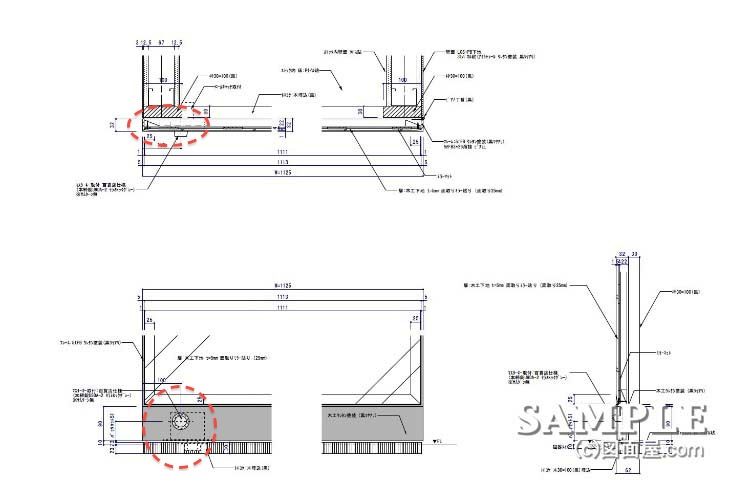

ミラーパネルの部分詳細図です。
間仕切り壁の小口に木枠(3方枠)を取り付けて、ピアノヒンジを使って開閉させています。

収めで注意する箇所は、鍵の取り付け位置です。鍵が百貨店仕様によって形状が決められているので、鍵に合わせたハカマの高さやトロヨケ分のクリアランスを取らなければならない点です。

※トロヨケとは、鍵受け（ストライク）の裏面に取り付ける箱状の金物を指します。
toroyoke
