ガラススクリーンの姿図と断面図
| ■サイズ | ■仕様 | |
| W1200×D100×H2630 図面参照 | ｻｯｼｭ：ｽﾁｰﾙ曲げ加工ﾌﾞﾛﾝｽﾞﾒｯｷHL仕上げ ｽｸﾘｰﾝ：t=8ｸﾘｱｶﾞﾗｽ+ﾃﾞｻﾞｲﾝｼｰﾄ貼り | |
| ■備考 | ||

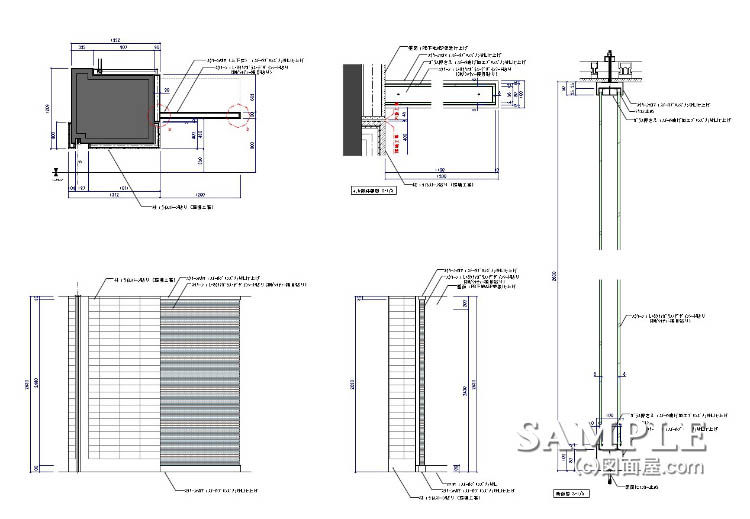

この作図事例はガラススクリーンの姿図と断面図です。
一般的なガラススクリーンはガラス1枚で設置する事が多いですが、この事例の様にボックス型にする事も少なくありません。
スクリーンに厚みを持たせて、自身の存在感を強調する効果が期待出来るからです。
更に、ストライプ模様のデザインシートを貼る事によってこの効果がより発揮されます。
ただこの図面には照明器具が仕込まれていません。
上下のサッシュにLEDを取付る事で視認性がぐっと高くなり、ショップのアイキャッチとして最も有効なものになるでしょう。
又、ボックス状にしている事から、内部に装飾物を設置する事でもアイキャッチになりますね。
人気ブログランキングに参加していますので、
応援、宜しくお願い致します。
↓ ↓
↓ ↓
さて収めに関してですが、特に注意すべき事は有りませんが、ガラススクリーンをサッシュに取付る際の手順を考えておく事がポイントです。
上下のサッシュ内部にガラス押さえがあるので、小口面のガラスを最後に取付るようにしなければなりません。
その為小口面のガラスはコーキングだけで固定する事になります。
