オープンショーケースの姿図と断面図

■サイズ	■仕様
W510×D510×H980	ｹｰｽﾄｯﾌﾟ：t=6mmｸﾘｱｶﾞﾗｽ曲げ加工腰天板：木工ｳﾚﾀﾝ塗装仕上げ脚：φ19mmSUS HL丸ﾊﾟｲﾌﾟ補強：12.7×25.4 SUS HL角ﾊﾟｲﾌﾟ
■備考

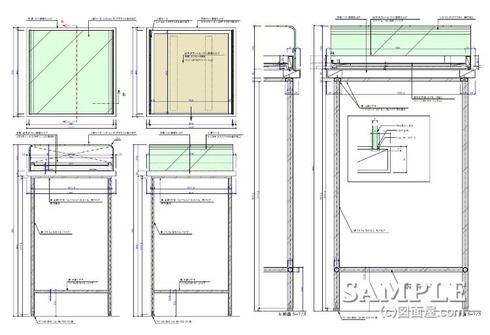

この作図事例はショーケースの姿図と断面図です。
通常のショーケースでは四方をガラスで囲う事が多いですが、この事例は2面がオープン仕様になっています。

ディスプレイしている商品を手に取って見れる事が出来るメリットはあります。
しかし、あまり高価なアクセサリー等は置けませんね。

防犯用のタグを付ける事で解消する場合もありますが、限界があります。
なので商品の防犯対策については課題が残る什器といえます。

収まり上特に注意すべき点はありません。
スライドレールも横引きタイプを使用するにも高さ的な余裕がないのでし方なく底引きタイプを取り付けています。

ただ必ずスライドレールを取り付ける天板面も仕上げておく事を忘れないで下さい。
