遮音建具作図事例_その1
| ■Data | ||
| ■サイズ | ■仕様 | |
| 2125×940×≒300 | 木部：木染色CL塗装仕上げ | |
|
■備考 ※データはVector Worksで作成しています。 販売ページはこちらから ⇒ 遮音建具詳細図 | ||
遮音建具の作図事例その1をご紹介します。
このサイトでも以前から多くの建具図を紹介してますが、遮音建具は初めてだと感じます。
特に普段、お知らせしている建具作図と大きな変化はありません。
この部屋内は、作図でも解るように、リスニングルームとなっていて壁面も遮音対応となっています。
そうなれば、必然的に建具も遮音を要求されます。

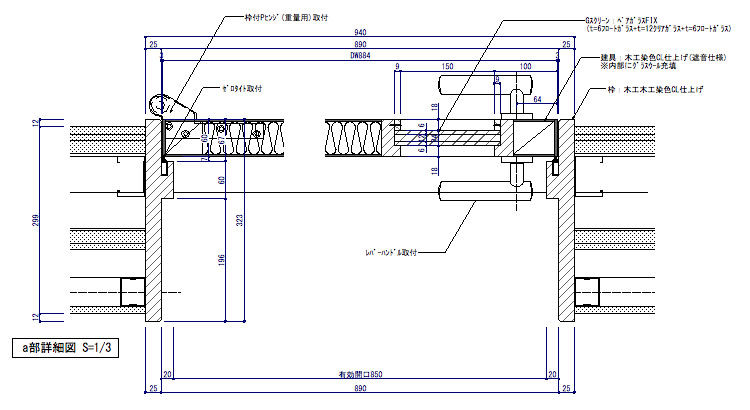

上記は、平面詳細図を表現していますが、吊り元のヒンジ、ドアノブの位置関係がご理解できますか＞？
気になるのは、建具の枠ですね。
やたらと奥行きが合って見苦しいフォルムになっています。もう少し考える必要があったようです。
尚、部屋内が見えるように小窓を付けたのは正解でした。
ついでといっては何ですが、縦断面図も添付しておきますのでご理解ください。
