汎用性のある店頭行灯サインの図面事例_1107

■Data
■サイズ	■仕様
W1200×D300×H2200	本体：木工ﾗｯｶｰ塗装仕上げ+ｽﾁｰﾙﾒﾗ焼き仕上ｻｲﾝ部：照明カバー（外側）：t5mm乳半ｱｸﾘ+t5mm透明ｱｸﾘ下地+タペシート貼り
■備考

店頭にもこんな大きなサイン、しかもかなり古めかしいのが、当時のトレンドだったんだな〜！って感じるのも時代の移り変わりなんでしょうね。

っていうか、私もこの業界にも長くいたもんだって感じるサイン図面です。

こんにちは、管理人のまっさです。

当時は、百貨店の専門店を多く設計してたので、クライアントのブランドは別として、よく似たサインの図面を描いていました。

応援、宜しくお願い致します。
　↓　↓　↓

　
にほんブログ村

人気ブログランキング

ここでね、苦労したのは光源である、FLのメンテの問題でした。

最近は、LEDですのでメンテの問題はそれほど意識することはありませんが、当時は大変でした。

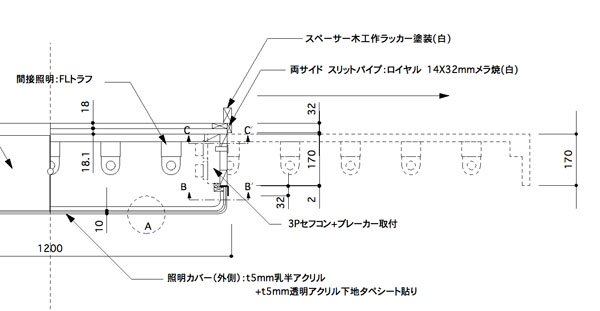

結果、図面を見ていただければ解るでしょうが、正面右サイド面から、光源ベースを引き出す方法を考えました。

まあ、この場所しかなかったということでしょうか。（泣）

これ以前の図面などは、フロントからのメンテもでしたが、サイドに蝶番が見えるので不細工でした。

その後、これが改良バージョンとして出発したというわけです。

しかし、今はこんな不細工なサインは、きっと見ることは出来ないでしょうね。

ただ、ちょっと考え、ディフォルすりゃ使い道は考えられますね！

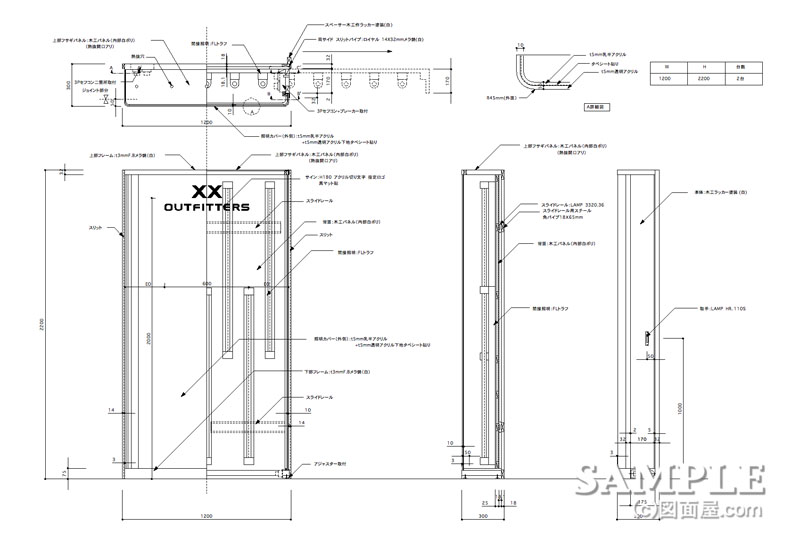

また、図面内容は大まか読み取れると感じますが、如何でしょう＞？

リクエストがあれば、拡大図を次回投稿します！！
