ハイカウンター用スツールの図面事例_1118

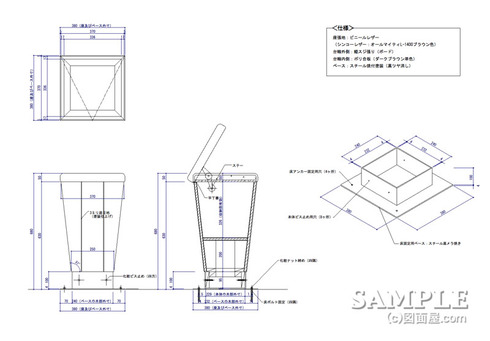

■サイズ	■仕様
W380×D380×H680 図面参照	TOP：木工下地ビニールレザー貼り腰：化粧板仕上げ
■備考

今回は、別注のスツールの図面事例です。

洋食をメインにした飲食店のハイカウンター用のスツールです。

店舗のデザインイメージから来た、フォルムですがちょっと不安定さを感じます。

それほど高級店ではないので、可動するスツールでも良かったんですが・・・・・。

この場合デザイン先行となり、こんな図面が出来上がってしまったというわけです。

応援、宜しくお願い致します。
　↓　↓　↓

　
にほんブログ村

人気ブログランキング

そうなれば不安定な要素を解消しなければなりません。

そうです。固定が必要なんですね！

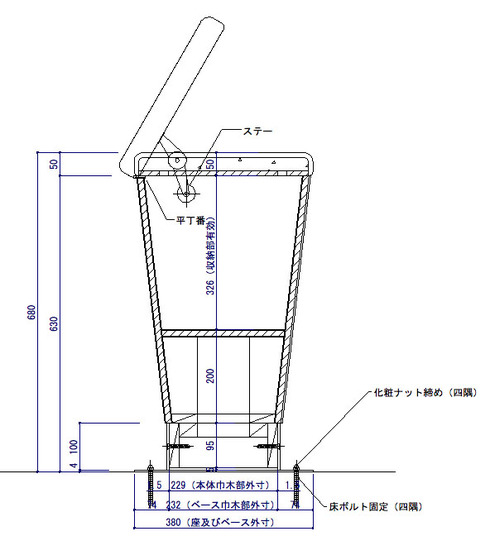

まず、床に固定するための「座」を設けました。それに上部のスツール部分を取り付ける、良くある手です。

図面的には、これで良いのですがよく見てみると、「座」が、当然金物なんですね。

ただ、それに固定する上部が木製なのです。

これってちょっと怖いような気がしません？（今になって、思ってる）

実際に製作する際には、毎日人が座るわけですから荷重がかかる「座」の部分には、かなりの補強が必要でしょう。

やはり、相手が木部では、弱い！

何らかの形で金物を絡ませ、頑丈にしなければと、今は反省しています。

長年図面を描いていると、こんな失敗例は後になって解ることですが、急かされている図面ほどよく見られます。

しかし、ものづくりを「職」としているわけですから、特に人に絡む、カウンターやスツール、それに各種カウンターなど、日々、使用頻度の高いものは、もっと注視すべきですね。
