鋼材表【スチールLアングル】

≫スチール角パイプ　≫スチール丸パイプ　≫スチールFB
≫SUS角パイプ　　　≫SUS丸パイプ　　 ≫SUS FB

最近、当ブログでは鋼材、すなわちスチール関係についての記事に人気が集中しているようです。

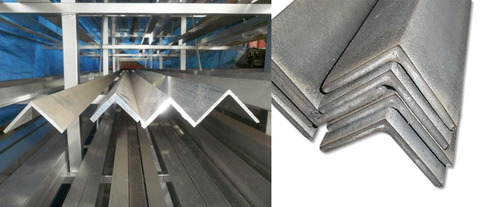

上記のように、各鋼材をカテゴリーごとにまとめているのですが、Lアングルについての種類を掲載するのを忘れているのに気がつきました。

普段はほとんど使うことはありませんが、壁面のコーナー材ではまれに見きりとして使用することがあります。

続きも見てくださいね！

頑張ってます！

↓　↓　↓

デザインランキング

にほんブログ村　

●スポンサードリンク

先だっても、ユニバーサルスタジオの外装計画の実施図面では、このLアングルを多用しました。

この場合は、主に裏方での仕様となり、表面での露出はありませんでしたが、やはり必要不可欠な素材と強く感じて今回に至っています。

ここでは、主にスチール系の鋼材表となっていますが、無いそうで使用する場合は、アルミ系も忘れてはなりません。

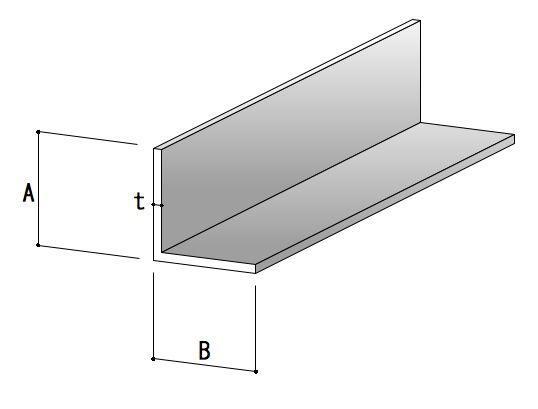

スチールLアングルの一般的なサイズ表です。

■等辺Lアングル

サイズ（Amm×Bmm）	厚みt（mm）	長さ（mm）
20×20	3.0	5500,6000
25×25	3.0	5500,6000
30×30	3.0,5.0	5500,6000
40×40	3.0,5.0	5500,6000
50×50	4.0,6.0,8.0	5500〜12000
65×65	6.0,8.0	5500〜12000
75×75	6.0,9.0,12.0	5500〜12000
90×90	7.0,10.0,13.0	5500〜12000
100×100	7.0,10.0,13.0	5500〜12000
130×130	9.0,12.0,15.0	5500〜12000
150×150	12.0,15.0,19.0	5500〜12000
200×200	15.0,20.0	5500〜12000

●スポンサードリンク

■不等辺Lアングル

サイズ（Amm×Bmm）	厚みt（mm）	長さ（mm）
50×75	6.0	5500〜12000
75×90	6.0,9.0	5500〜12000
75×100	7.0,10.0,13.0	5500〜12000
75×125	7.0,10.0,13.0	5500〜12000
90×125	10.0,13.0	5500〜12000
90×150	9.0,12.0	5500〜12000
100×150	9.0,12.0,15.0	5500〜12000
