壁面埋め込みタイプのショーケースの事例_0609

■サイズ	■仕様
W1000×D400×H1550 図面参照	ｼｮｰｹｰｽ：針葉樹合板染色仕上げ（QKJ-780RW合わせこげ茶）扉：t=8ｸﾘｱｶﾞﾗｽ+飛散防止ﾌｨﾙﾑ貼り仕上げ
■備考店舗事例あり

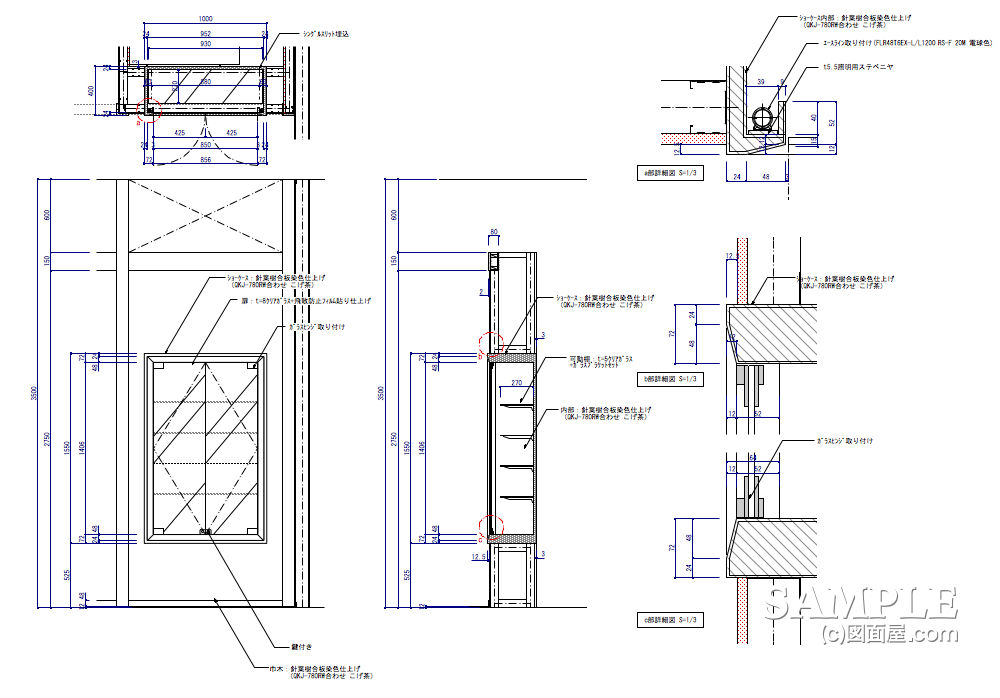

今回の図面事例は、壁面埋め込みタイプのショーケースです。

コストをかけないようにフォルムはいたってシンプルな作りですが、アクセサリーショップではやはり照明がないと話になりませんから、最低限必要な照明器具だけは設置しました。

多くを考えることなく、また悩むことなく図面を仕上げ、製作担当者に送っただけという簡単な作業で終了しました。私には珍しいことです。

納め的にも簡単なのでみなさんも真似って描いてください。

続きに詳細図入ってます。

応援、宜しくお願い致します。
　↓　↓　↓

　
にほんブログ村

人気ブログランキング

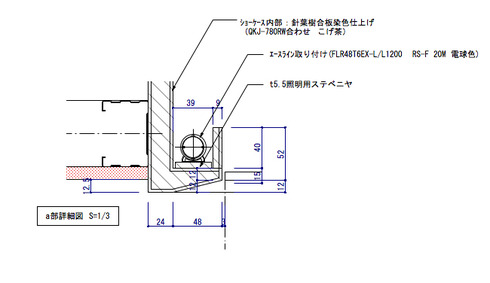

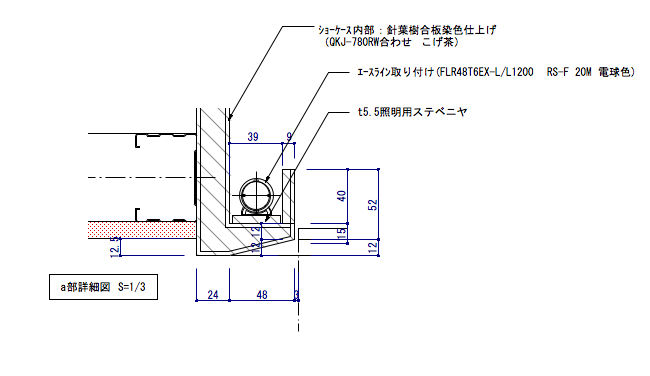

以下の図面は、最低限と感じた照明器具ですが、エースラインなんて今では古く感じますね。ちょっとしたことですが、フラットだった框にテーパー面を付けて、軽くおしゃれ感を出しました。

これは、受けましたね！　後は見ての通りです。

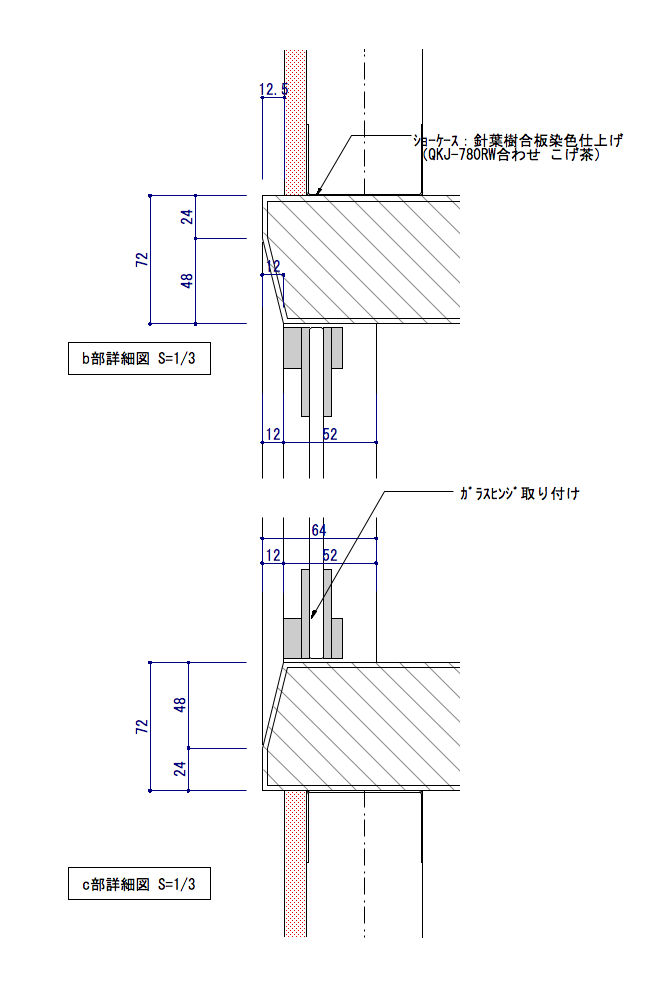

さて、縦断面を見てください。

私も当時はまだまだでして、この程度の図面しか描けませんでした。まあ、なんと単純な図面でしょう。ちょっと恥ずかしい感じが漂ってきました。

もとが、デザイナー出身者だったのですが、「施工図の一枚もか描けない奴は駄目だ。」なんて管理人さんに言われたものですから・・・・・。

この図面はそんな時期でのものです。

今は、管理人さんと共に結構むつかしい、ホテル系の図面を描いています。（ラブホではありません。）

ちょっと話は、脱線しましたが実際にこの事例につてそれほど多くは語らなくても良いんじゃない。って雰囲気です。では、また！
