今回の事例は、店舗とは無関係なトイレのお話です。

飲食店舗を設計していて、いつも悩まされるトイレスペースの確保ですが、飲食店や、特にファストフード店では、客数確保が最優先。

そのためにトイレなどは二の次です。しかし、トイレは必要不可欠です。

そこで、良い資料を見つけたのでご紹介します。

省スペース化を実現したトイレの図面事例ってとこですかね！

では、続きをどうぞ！

応援、宜しくお願い致します。
　↓　↓　↓

　
にほんブログ村

人気ブログランキング

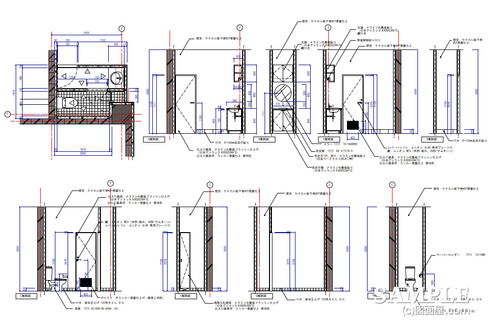

まず、平面図をご覧ください。

なんとW=2500、D=1900での省スペースで、化粧室らしきものまで設置した図面事例なのです。

普段、何気なく設計しているトイレですが、手狭な飲み屋やファストフード店のトイレエリアには気を遣います。

というのも、両店舗に限らず、飲食店舗はやはりホールの面積確保が最重要課題であって、この是非が飲食店舗が勝ち残る勝負所だと感じるのです。

私もいろいろな店舗をやってきましたが、やはりトイレには苦労しました。

ただ、今回の事例は結構な汎用性があると感じ、私と同じ苦労をされている設計者の参考になればと感じます。

もっと狭いスペースのトイレは、多々あると感じますが、最低限この程度のトイレがあれば満足は感じるでしょう。

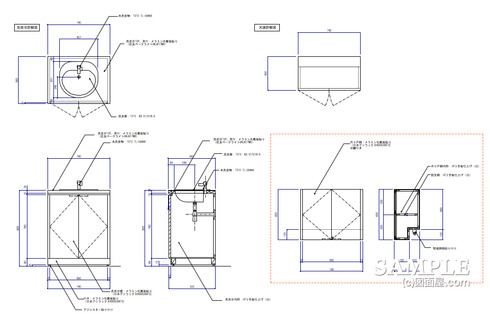

手洗い含め化粧室っぽい雰囲気を加味したこの事例はきっと役に立つと感じます。是非お使いください。

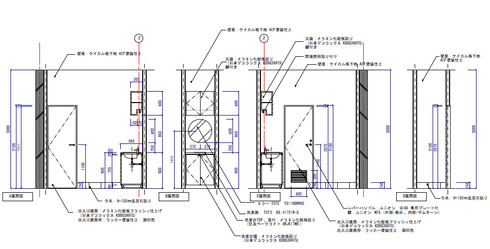

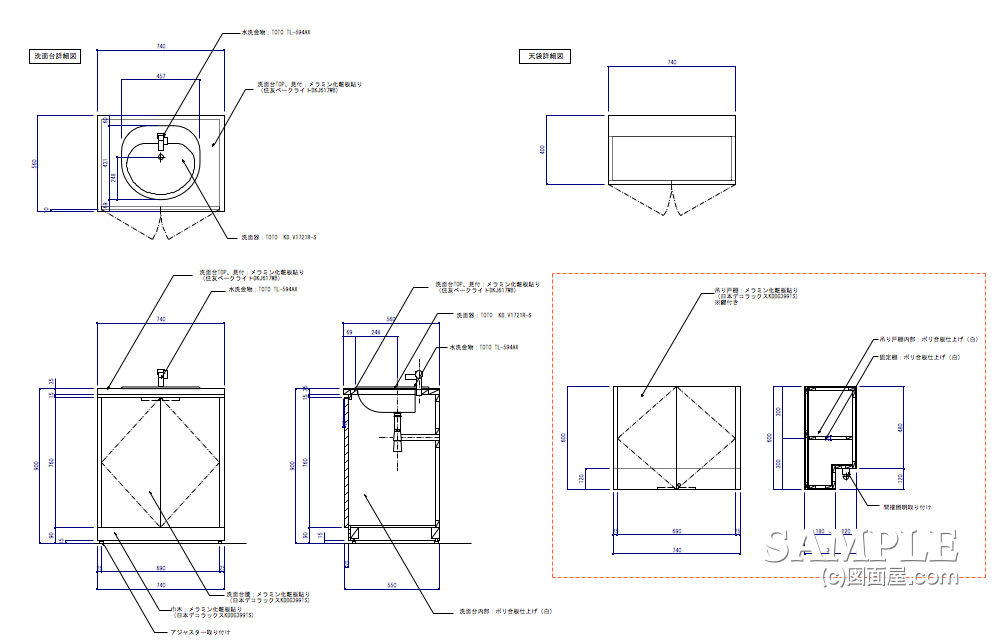

最後に、展開図の拡大を添付しておきます。
