汎用性のあるベンチソファーの作図事例

汎用性のあるベンチソファーの作図事例

■サイズ	■仕様
W3145×D600×H1140 図面参照	ﾍﾞﾝﾁｿﾌｧ座・背もたれ：ｳﾚﾀﾝﾚｻﾞｰ張り腰・巾木：化粧板仕上げﾊﾟｰﾃｨｼｮﾝ：化粧板仕上げﾊﾟｰﾃｨｼｮﾝ笠木：木ﾗｯｶｰ塗装仕上げ
■備考

今回の作図事例は、ごく一般的なベンチシートになります。
フォルムを見ると何だか昭和チックな感じがして懐かしい気もします。

私が思う『これだけは覚えろ！』って感じの作図です。
ベンチシートとして基本的な要素は全て入ってますので、記憶にのこいておいてください。

ただ、天井についている間接照明は、特に気にすることなくベンチシートのみ意識してください。

ザックリ見ても、図面としては難しさはありません。

今後の貴方の図面人生にきっと役に立ちます。

それでは、続きを見てください！

頑張ってます！
↓　↓　↓

デザインランキング

にほんブログ村

●スポンサードリンク

こういうのって、飲食店の客席ではよく見かけます。
実は、このベンチシートの事例は、お子様連れのお客様用休憩室内に設置したベンチソファーなんです。

前述したように、作図は安易に描けると感じます。
また、納め図についてもそれほど難しいものではないと感じます。

一般的なベンチシートなので、サイズ等も飲食店に設置される客席のものとさほど代わりはありません。

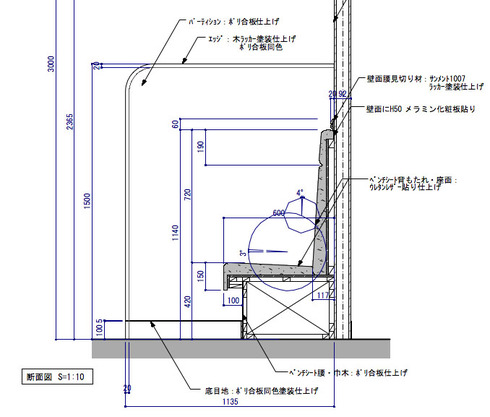

座面の高さ、奥行き、背もたれの高さ等、基準サイズとして覚えておてください。

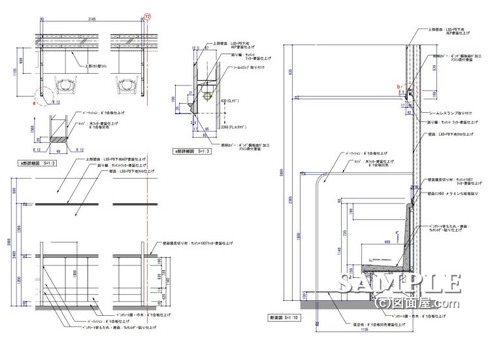

以下に、拡大図も載せていますので参照してください。

今回のテーマにちょっと外れますが、天井部の間接照明部の詳細図も合わせてご理解下さい。
演出照明の代表的な納め図です。

壁面のアクセントとして面材が付いてますが、これはこれで良しとしましょう！

ちょっと注意ごとですが、ベンチシートはよくストックスペースとしても利用されます。

特に飲食店では、座面下を収納スペースとして活用されることがほとんどです。
この納めも意識して読み取ってください。

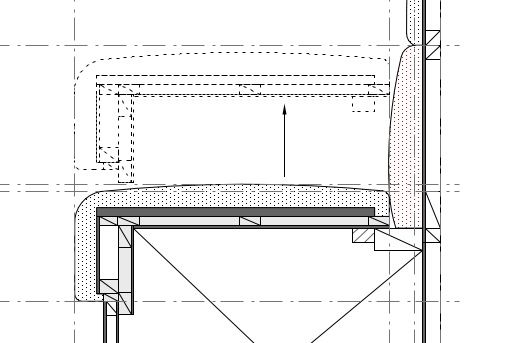

この場合、座面部分の可動で収納スペースとします。
よく見受けられるのは、台輪部分に抽斗機能を付けることもたまに目にします。
